深圳安捷倫是德科技Keysight MSOX3024G 數字示波器價格與型號參數
- 型號 類型 MSOX3024G數字示波器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書
-
功能參數簡介：KEYSIGHT MSOX3024G示波器具有4個模擬通道+16數字通道全2.5G采樣率、4Mpts存儲器和100萬波形/秒的捕獲率，8.5英寸電容觸摸屏和區域觸摸觸發功能，集成協議分析儀、頻率響應分析波特圖、20MHz任意波形發生器多合一功能，同時標配嵌入式軟件，可提供波形和測量直方圖。

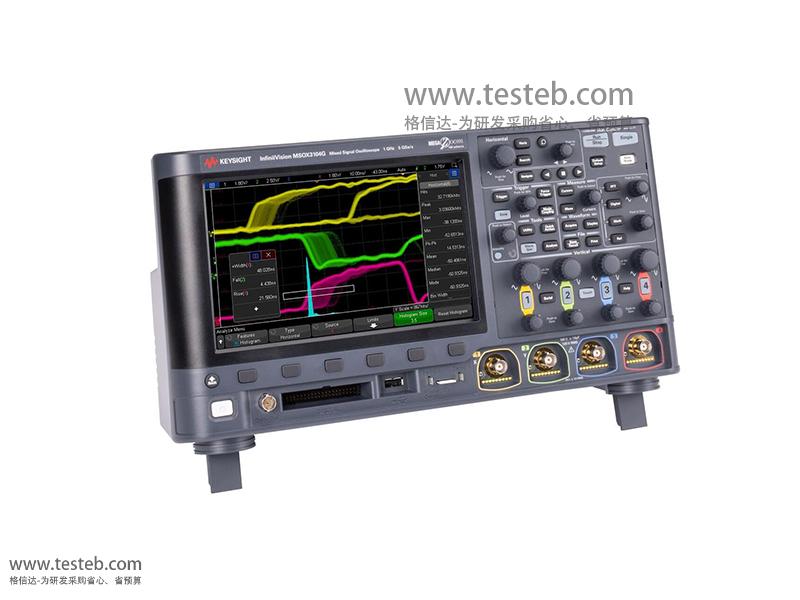

MSOX3024G 數字示波器圖片
是德科技Keysight MSOX3024G混合信號示波器4通道200M帶寬內置波形發生器
Keysight MSOX3024G示波器8.5 英寸電容式觸摸顯示屏，易于查看和分析，使用區域觸摸快速隔離信號，觸發1,000,000 波形/秒更新率，高達 4 Mpts 存儲器，可同時捕獲更多數據，顯示多達8個測量值。是德科技MSOX3024G混合信號示波器設計用于混合模擬、數字和射頻信號測試分析，應用于高速通信和網絡、PC、打印機、電動機和驅動器、機器人、航空/國防和汽車行業的視覺系統封裝。強大的觸發和解碼串行總線，包括 I2C、SPI、UART/RS232/RS485、I2S 和 USB-PD，在硬件中啟用高性能面罩和測量限制測試，可實現頻率響應分析。
Keysight InfiniiVision DSOX3000G/MSGX3000G示波器特點
將一些高端技術帶到入門級示波器上，支持快速、輕松地執行可靠的測量
覆蓋100MHZ-1GHZ帶寬，2/4個模擬通道及可選的16數字通道
標配信號發生器及波特圖測試功能、串行解碼與直方圖測量
8.5 英寸大尺寸電容觸摸屏讓您可以輕松查看和分析信號
是德科技MSOX3024G示波器獨有的區域觸摸觸發技術讓您只需幾秒鐘便可輕松隔離信號
高達1000000波形/秒的捕獲率為您呈現更詳細的信號細節
高達4Mpts的存儲器可以捕獲更多的數據，配有LAN/VGA接口模塊
具有進行通用電子設計所需的各種功能和軟件，開箱即可使用
標配包含PathWave BenchVue示波器軟件BV004B
直方圖和區域觸摸觸發功能和技術支持非常適合用于研發調試、低速串行設計和測試以及電源完整性測試
是德科技Keysight InfiniiVision 3000G系列示波器規格參數
| 示波器型號 |
DSOX3012G MSOX3012G |
DSOX3014G MSOX3014G |
3022G |
DSOX3024G MSOX3024G |
3032G | 3034G | 3052G |
DSOX3054G MSOX3054G |
3102G |
DSOX3104G MSOX3104G |
| 通道 |
2通道 2+16數字 |
4模擬通道 4+16數字通道 |
2通道 2+16 |
4通道 4+16數字 |
2通道 2+16 |
4通道 4+16 |
2通道 2+16 |
4通道 4+16數字 |
2通道 2+16 |
4個通道 4+16數字 |
| 帶寬 | 100MHz | 200MHz | 300MHz | 500MHz | 1GHz | |||||
| 上升時間 | ≤3.5ns | ≤1.75ns | ≤1ns | ≤700ps | ≤450ps | |||||
| 時基范圍 | 5 ns/div - 50 s/div | 2 ns/div - 50 s/div | 1 ns/div - 50 s/div | 500ps/div-50s/div | ||||||
| 采樣率 | 5GSa/s半通道，2.5GSa/s全通道 | |||||||||
| 存儲深度 | 4Mpts半通道，2Mpts全通道 | |||||||||
| 波形刷新率 | > 1,000,000個波形/s刷新率 | |||||||||
| 垂直分辨率 | 8 bits垂直分辨率/12 bits高分辨率模式 | |||||||||
| 輸入阻抗 | 1 MΩ士1%(14pF)，50Ω土1.5% | |||||||||
| 波形發生器 | 20MHz任意波形發生器 | |||||||||
| 串行解碼 |
D3000GENB: I²C|I²S|SPI|RS232/422/485/UART,USB PD觸發與解碼 D3000AUTB: CAN、CAN FD、LIN、FlexRay、SENT、PSI5、 CXPI觸發與解碼 D3000AERB: MIL-STD 1553和ARINC 429觸發與分析 |
|||||||||
| 其他功能 | 功率測量和分析應用，NFC近場通信高級觸發 | |||||||||
| 通信接口 | USB*2(前面板)，USB(標配)，LAN選配、GPIB選配、VGA選配 | |||||||||
隨機附件包括：
多合一示波器主機及符合當?shù)貥?biāo)準的電源線
N2843A 無源探頭500 MHz帶寬，10:1 衰減比（每通道配備 1 個）
校準證書3年校準周期，3年工廠保修，KeysightCare 技術支持，安全環境模式
文檔光盤包括本地化的用戶指南、服務指南和程序員手冊
標配軟件：嵌入式軟件套件（D3000GENB）、PathWave BenchVue 示波器軟件（BV004B）、波形和測量結果直方圖
