深圳日置HIOKI LR8431-30 數據采集器價格與型號參數
- 型號 類型 LR8431-30數據采集器
- 制造商 品牌 日置HIOKI
- PDF規格說明書
-
功能參數簡介：日置記錄儀HIOKI LR8431-30 10通道數據采集器所有通道都絕緣，可用于測量存在電位差的被測物的溫度、電壓，量程范圍-200℃～2000℃，直流電壓100mV～60V，脈沖累積0～1000M count，記錄間隔10ms～1小時。
LR8431-30 數據采集器圖片
日本日置LR8431-30溫度記錄儀10通道數據采集器
日本日置HIOKI LR8431-30數據采集器具有手掌大小的輕便尺寸，輕巧機身，簡單操作。LR8431-30溫度記錄儀配備10通道各種傳感器輸出(直流電壓)或熱電偶溫度測量，并備有脈沖輸入4ch/報警輸出1ch，使用CF卡或者U盤實時保存，可長時間記錄。測量時無需擔心不同電位被測物的溫度，電壓測量。lr8431-30便攜式數據采集儀模擬輸入10ch的所有通道都是絕緣的，即使熱電偶和電壓輸入等同時測量，也不會受到干擾且沒有觸電危險。針對EV·HV·PHV等電子化汽車的研發時，為了對應負載急變的測量要求，需要多通道10ms的采樣能力，本儀器所有通道都能實現10ms高速測量。
日置記錄儀HIOKI LR8431-30規格參數
| 通道數 |
模擬10ch掃描絕緣輸入(帶M3壓緊端子的端子板) +脈沖輸入4ch(脈沖輸入的通道全部和主機共地) |
| 測量對象 |
[電壓]100mV～60V，1-5V f.s.，6檔量程，最高分辨率5μV [溫度：熱電偶] -200℃～2000℃，1檔量程(K, J, E, T, N, R, S, B)，分辨率0.1℃ [溫度：熱電阻]無此功能 [濕度]無此功能 [脈沖累積] 0～1000M count，1檔量程(無電壓a 接點，開路集電極為電壓輸入)，最高分辨率1count [轉數變化] 0～5000/n (r/s) f.s. ，1檔量程 (和脈沖累積相同的輸入信號)， 分辨率1/n (r/s) ※n為每1轉的脈沖數時1～1000 |
| 顯示屏 | lr8431 30溫度記錄儀4.3英寸WQVGA-TFT彩色液晶屏幕(480 × 272點) |
| 最大輸入電壓 | DC 60V (模擬輸入)，DC -5V ～ 10V (脈沖輸入) |
| 對地間最大額定電壓 | AC 30Vrms或DC 60V (輸入通道和外殼間，各輸入通道之間外加的安全電壓) |
| 記錄間隔 | 10ms～1小時，19種設置(每個記錄間隔都是所有通道高速掃描) |
| 數字濾波器 | OFF/50Hz/60Hz(自動設置切斷頻率) |
| 存儲容量 | 日置記錄儀內存3.5MW，CF卡/U盤(保證HIOKI原裝CF卡的操作) |
| 外部接口 |
USB2.0系列迷你B×1， 功能：PC控制，將CF卡內的測量數據傳輸至電腦(U盤內的數據不能通過USB通訊傳輸至電腦) CF卡/U盤的驅動間可復制 |
| 功能 | 實時保存至CF卡/U盤，數值運算等 |
| 電源 |
AC 適配器Z1005 (AC100 ～ 240V，50/60Hz)， 選配電池組9780 / 連續使用時間：約2.5h， 12V電池(DC10 ～ 16V，連接線請來電咨詢，配線為3m 以內) |
| 尺寸重量 | 176W × 101H × 41Dmm，550g (未安裝電池組9780時) |

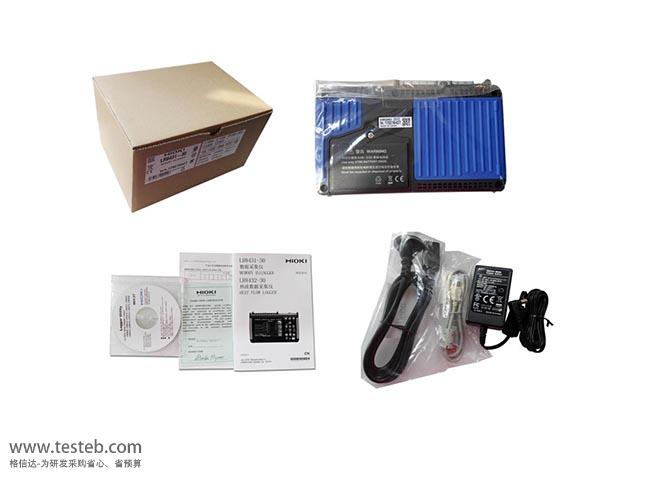

| LR8431 30標配附件 |
主機、AC電源適配器Z1005、USB連接線、 測量指南、CD-R (數據采集應用軟件Logger Utility，使用說明書PDF版) |
| 選配附件 | 美國Omega熱電偶、9780電池組、9641脈沖輸入連接線、9830 2G存儲卡CF |
日置LR8431-30記錄儀說明書http://www.testeb.com/download/201503/hioki-lr8431-30.pdf
LR8431-30數據采集器在不同采樣率下的存儲時間長度
| 記錄間隔/采樣率 | 內存(7MB) | 內存256MB | 512M內存 | 1G內存 | 2G存儲卡 |
| 10ms | 32m | 19h 37m | 1d 15h 14m | 3d 06h 29m | 6d 12h 58m |
| 20ms | 1h 04m | 1d 15h 14m | 3d 06h 29m | 6d 12h 58m | 13d 01h 57m |
| 50ms | 2h 40m | 4d 02h 6m | 8d 04h 13m | 16d 08h 26m | 32d 16h 53m |
| 100ms | 5h 21m | 8d 04h 13m | 16d 08h 26m | 32d 16h 53m | 65d 09h 47m |
| 200ms | 10h 43m | 16d 08h 26m | 32d 16h 53m | 65d 09h 47m | 130d 19h 35m |
| 500ms | 1d 02h 49m | 40d 21h 07m | 81d 18h 14m | 163d 12h 29m | 327d 00h 59m |
| 1s | 2d 05h 39m | 81d 18h 14m | 163d 12h 29m | 327d 00h 59m | - 略 - |
| 2s | 4d 11h 18m | 163d 12h 29m | 327d 00h 59m | - 略 - | - 略 - |
| 5s | 11d 04h 16m | - 略 - | - 略 - | - 略 - | - 略 - |
注：以上數據為所有通道記錄時(模擬10ch+脈沖4ch+報警1ch)，記錄通道越少，最大記錄時間越長；超過365天的略
HIOKI LR8431-30溫度數據記錄儀應用
存儲記錄儀數據和圖像數據的同步播放/分析
電氣汽車 (EV) 用快速充電器的效率測量

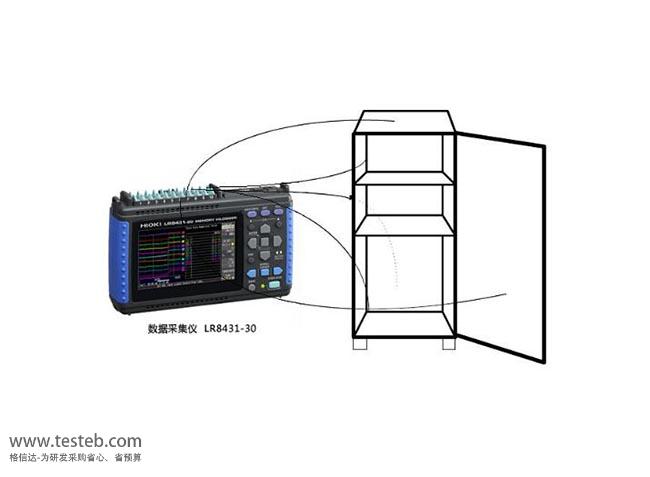

測量冰箱的溫度分布
藥品評估的溫度記錄
干冰和保冷劑的保冷效果的評估
使用無線LAN的數據記錄儀測試
測量冷卻效率
滅菌裝置的溫度測量
定影輥的表面溫度管理
