深圳富士FUJI AR30B2R 開關按鈕價格與型號參數
- 型號 類型 AR30B2R開關按鈕
- 制造商 品牌 富士FUJI
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：富士FUJI 30mm按鈕開關型號AR30B2R-10G綠色蘑菇頭按鈕帶高防護圈φ65mm，自復位，支援30mm 孔徑的安裝，采用短小尺寸設計，可靈活運用于各種設備的不同深度空間，操作壽命達500萬次以上。

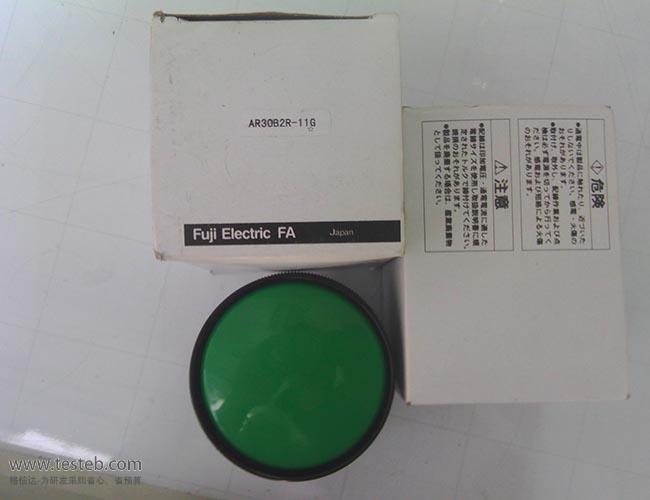

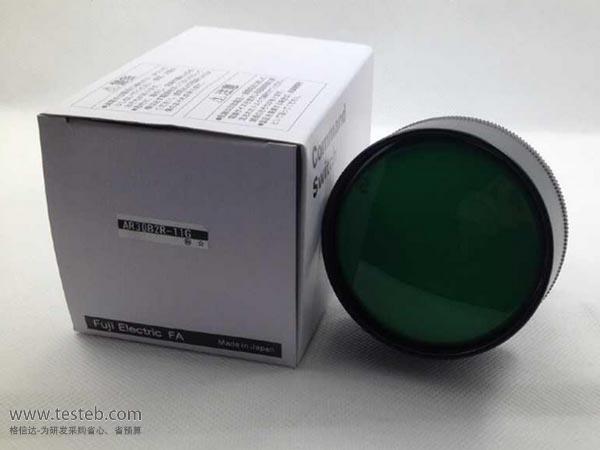

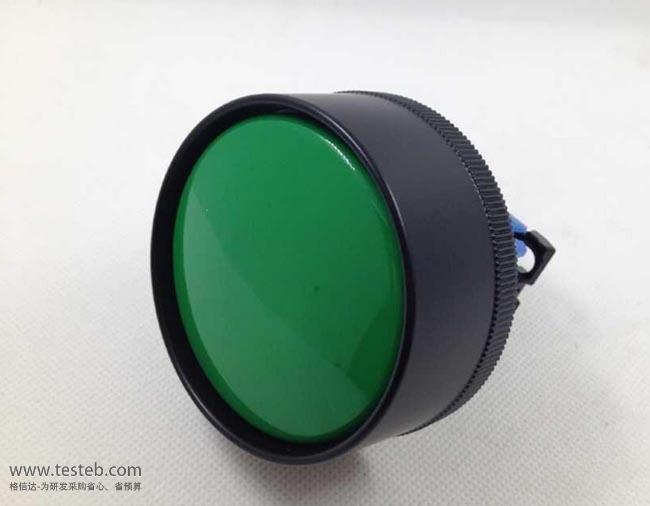

AR30B2R 開關按鈕圖片
FUJI富士AR30B2R-11G開關按鈕Φ30mm綠色
日本富士FUJI AR30和DR30系列按鈕開關是AH30系列的改進型，提高了適用性，采用了新設計的結構，在控制盤盤面后長度比AH30開關短，支援30mm孔徑的安裝。AR30按鈕開關觸頭單元采用獨特的扣臺式安裝，無需 工具，可以較為方便地追加、更換觸頭單元。端子都可從兩個方向配線，最適用于跨接式的配線及狹小空間的配線，提高工作效率。
FUJI AR30B2R-11G按鈕開關沖床專用大頭，Φ65蘑菇頭平鈕，觸點1A1B，一開一閉，底部觸點一邊紅色一邊綠色，頭部顏色G綠色，直徑約65mm，安裝孔為Φ30mm，采用高級阻燃材料，積木式組合結構。富士按鈕開關AR30/DR30標準配置覆蓋端子通電部的保護罩，不使通電部暴露，防止觸電。介電強度2500V AC 1分鐘，限制短路電流1000A，短路保護裝置熔斷器15A，保護等級IP65，機械壽命達5百萬次操作或以上，用于加工機床、產業用機床及各種配電板。
FUJI AR30和DR30系列按鈕開關型號規格
| 1、孔徑30mm按鈕開關——不帶鎖（按鈕顏色 G綠色/R紅色/Y黃色/A橙色/B黑色/S藍色/W白色） | |||
| 型號 | 接點NO | 接點NC | 操作部分形狀 |
| AR30F0R-10G/R/Y/A/B/S/W | 1 | 0 | F0R圓形平頭按鈕開關 |
| AR30F0R-11G/R/Y/A/B/S/W | 1 | 1 | FOR圓形平頭 |
| AR30E0R-10G/R/Y/A/B/S/W | 1 | 0 | 圓形突頭 |
| AR30E0R-11G/R/Y/A/B/S/W | 1 | 1 | 圓形突頭 |
| AR30G0R-10G/R/Y/A/B/S/W | 1 | 0 | 圓形帶保護環-24mm |
| AR30G0R-11G/R/Y/A/B/S/W | 1 | 1 | 圓形帶保護環-24mm |
| AR30G1R-10G/R/Y/A/B/S/W | 1 | 0 | 圓形帶保護環-24mm |
| AR30G1R-11G/R/Y/A/B/S/W | 1 | 1 | 圓形帶保護環-24mm |
| AR30M3R-10G/R/Y/A/B/S/W | 1 | 0 | 圓形帶保護環-40mm |
| AR30M3R-11G/R/Y/A/B/S/W | 1 | 1 | 圓形帶保護環-40mm |
| AR30M0R-10G/R/Y/A/B/S/W | 1 | 0 | M0R蘑菇頭-40mm |
| AR30M0R-11G/R/Y/A/B/S/W | 1 | 1 | 蘑菇頭-40mm |
| AR30M4R-10G/R/Y/A/B/S/W | 1 | 0 | 蘑菇頭-29mm |
| AR30M4R-11G/R/Y/A/B/S/W | 1 | 1 | 蘑菇頭-29mm |
| AR30S1R-22G/R/Y/A/B/S/W | 2 | 2 | 平頭帶選擇環 |
| AR30S2R-20G/R/Y/A/B/S/W | 2 | 0 | 平頭帶選擇環 |
| AR30S2R-22G/R/Y/A/B/S/W | 2 | 2 | 平頭帶選擇環 |
| AR30S3R-20G/R/Y/A/B/S/W | 2 | 0 | 平頭帶選擇環 |
| AR30S6R-22G/R/Y/A/B/S/W | 2 | 2 | 平頭帶選擇環 |
| 2、孔徑30mm按鈕開關——帶鎖（按鈕顏色 G綠色/R紅色/Y黃色/A橙色/B黑色/S藍色/W白色） | |||
| 型號 | 接點NO | 接點NC | 操作部分形狀 |
| AR30F5R-10G/R/Y/A/B/S/W | 1 | 0 | 圓型平頭 |
| AR30F5R-11G/R/Y/A/B/S/W | 1 | 1 | 圓型平頭 |
| AR30E5R-10G/R/Y/A/B/S/W | 1 | 0 | 圓型突頭 |
| AR30E5R-11G/R/Y/A/B/S/W | 1 | 1 | 圓型突頭 |
| AR30G6R-10G/R/Y/A/B/S/W | 1 | 0 | 24mm圓型帶保護環 |
| AR30G6R-11G/R/Y/A/B/S/W | 1 | 1 | 24mm圓型帶保護環 |
| AR30B2R-11G/R/Y/A/B/S/W | 1 | 0 | 65mm安裝孔徑，蘑菇頭按鈕，帶高防護圈，自復位 |
| AR30B2R-20R、AR30B2R-20B | 富士按鈕 | ||
| AR30M5R-10G/R/Y/A/B/S/W | 1 | 0 | 24mm蘑菇頭 |
| AR30M5R-11G/R/Y/A/B/S/W | 1 | 1 | 24mm蘑菇頭 |
| 3、孔徑30mm按鈕開關——帶鎖 | |||
| 型號 | 接點NO | 接點NC | 名稱 |
| AR30PR-010B | 1 | 0 | 短柄-自動復位 |
| AR30PR-011B | 1 | 1 | 短柄-自動復位 |
| AR30PR-020B | 2 | 0 | 短柄-自動復位 |
| AR30PR-022B | 2 | 2 | 短柄-自動復位 |
| AR30PR-210B | 1 | 0 | 短柄-手動復位 |
| AR30PR-211B | 1 | 1 | 短柄-手動復位 |
| AR30PR-220B | 2 | 0 | 短柄-手動復位 |
| AR30PR-222B | 2 | 2 | 短柄-手動復位 |
| AR30WR-010B | 1 | 0 | 長柄-自動復位 |
| AR30WR-011B | 1 | 1 | 長柄-自動復位 |
| AR30WR-020B | 2 | 0 | 長柄-自動復位 |
| AR30WR-022B | 2 | 2 | 長柄-自動復位 |
| AR30WR-210B | 1 | 0 | 長柄-手動復位 |
| AR30WR-211B | 1 | 1 | 長柄-手動復位 |
| AR30WR-220B | 2 | 0 | 長柄-手動復位 |
| AR30WR-222B | 2 | 2 | 長柄-手動復位 |
| AR30JR-0A10A | 1 | 0 | 帶鑰匙-自動復位 |
| AR30JR-0A11A | 1 | 1 | 帶鑰匙-自動復位 |
| AR30JR-0A22A | 2 | 2 | 帶鑰匙-自動復位 |
| AR30JR-2A10A | 1 | 0 | 帶鑰匙-手動復位 |
| AR30JR-2A11A | 1 | 1 | 帶鑰匙-手動復位 |
| AR30JR-2A20A | 2 | 0 | 帶鑰匙-手動復位 |
| AR30JR-2A22A | 2 | 2 | 帶鑰匙-手動復位 |
| AR30PR-122B | 2 | 2 | 短柄-自動復位 |
| AR30PR-311B | 1 | 1 | 短柄-手動復位 |
| AR30PR-322B | 2 | 2 | 短柄-手動復位 |
| AR30PR-611B | 1 | 1 | 短柄-混合復位 |
| AR30PR-622B | 2 | 2 | 短柄-混合復位 |
| AR30WR-122B | 2 | 2 | 長柄-自動復位 |
| AR30WR-311B | 1 | 1 | 長柄-手動復位 |
| AR30WR-322B | 2 | 2 | 長柄-手動復位 |
| AR30WR-611B | 1 | 1 | 長柄-混合復位 |
| AR30WR-622B | 2 | 2 | 長柄-混合復位 |
| AR30JR-1E22A | 2 | 2 | 帶鑰匙-自動復位 |
| AR30JR-3A11A | 1 | 1 | 帶鑰匙-手動復位 |
| AR30JR-3A22A | 2 | 2 | 帶鑰匙-手動復位 |
| AR30JR-6A11A | 1 | 1 | 帶鑰匙-混合復位 |
| AR30JR-6A22A | 2 | 2 | 帶鑰匙-混合復位 |
| 4、孔徑30mm推桿式選擇開關 | |||
| 型號 | 接點NO | 接點NC | 名稱 |
| AR30A0N-A0A0B | 1 | 0 | 手動復位 |
| AR30A0N-1010B | 1 | 1 | 手動復位 |
| AR30A0N-AAAAB | 1 | 0 | 手動復位 |
| AR30A0N-1111B | 1 | 1 | 手動復位 |
| AR30A1N-A0A0B | 1 | 0 | 手動復位-帶鎖 |
| AR30A1N-1010B | 1 | 1 | 手動復位-帶鎖 |
| AR30A1N-AAAAB | 1 | 0 | 手動復位-帶鎖 |
| AR30A1N-1111B | 1 | 1 | 手動復位-帶鎖 |
| AR30A5N-A0A0B | 1 | 0 | 自動復位 |
| AR30A5N-1010B | 1 | 1 | 自動復位 |
| AR30A5N-AAAAB | 1 | 0 | 自動復位 |
| AR30A5N-1111B | 1 | 1 | 自動復位 |
| AR30A6N-A0A0B | 1 | 0 | 自動復位-帶鎖 |
| AR30A6N-1010B | 1 | 1 | 自動復位-帶鎖 |
| AR30A6N-AAAAB | 1 | 0 | 自動復位-帶鎖 |
| AR30A6N-1111B | 1 | 1 | 自動復位-帶鎖 |
| 5、孔徑30mm急停按鈕 | |||
| 型號 | 接點NO | 接點NC | 名稱 |
| AR30V2R-01R急停開關 | 0 | 1 | 40mm |
| AR30V2R-11R急停按鈕 | 1 | 1 | 40mm |
| AR30V2L-10E4R | 1 | 0 | 40mm-中間透明-帶燈 |
| AR30V2L-10E3R | 1 | 0 | 40mm-中間透明-帶LED燈 |
| AR30V2L-11E4R | 1 | 1 | 40mm-全透明-帶燈 |
| AR30V2L-11E3R | 1 | 1 | 40mm-全透明-帶LED燈 |
| AR30V2L-10M4R | 1 | 1 | 40mm-中間透明-帶燈 |
| AR30V2L-10M3R | 1 | 1 | 40mm-中間透明-帶LED燈 |
| AR30V2L-11M4R | 1 | 1 | 40mm-全透明-帶燈 |
| AR30V2L-11M3R | 1 | 1 | 40mm-全透明-帶LED燈 |
| 6、孔徑30mm帶燈按鈕開關——不帶鎖 | |||
| 型號 | 接點NO | 接點NC | 名稱 |
| AR30E0L-11E4G/R/Y/A/B/S/W | 1 | 1 | 圓型突頭 |
| AR30E0L-11E3G/R/Y/A/B/S/W | 1 | 1 | 圓型突頭-LED燈 |
| AR30G3L-11E4G/R/Y/A/B/S/W | 1 | 1 | 圓型平頭帶保護環 |
| AR30G3L-11E3G/R/Y/A/B/S/W | 1 | 1 | 圓型平頭帶保護環-LED燈 |
| AR30E0L-11M4G/R/Y/A/B/S/W | 1 | 1 | 圓型突頭 |
| AR30E0L-11M3G/R/Y/A/B/S/W | 1 | 1 | 圓型突頭-LED燈 |
| AR30G3L-11M4G/R/Y/A/B/S/W | 1 | 1 | 圓型平頭帶保護環 |
| AR30G3L-11M3G/R/Y/A/B/S/W | 1 | 1 | 圓型平頭帶保護環-LED燈 |
| 7、孔徑30mm帶燈按鈕開關——帶鎖 | |||
| 型號 | 接點NO | 接點NC | 名稱 |
| AR30E5L-11E4G/R/Y/A/B/S/W | 1 | 1 | 圓型突頭 |
| AR30E5L-11E3G/R/Y/A/B/S/W | 1 | 1 | 圓型突頭-LED燈 |
| AR30G8L-11E4G/R/Y/A/B/S/W | 1 | 1 | 圓型平頭帶保護環 |
| AR30G8L-11E3G/R/Y/A/B/S/W | 1 | 1 | 圓型平頭帶保護環-LED燈 |
| AR30E5L-11M4G/R/Y/A/B/S/W | 1 | 1 | 圓型突頭 |
| AR30E5L-11M3G/R/Y/A/B/S/W | 1 | 1 | 圓型突頭-LED燈 |
| AR30G9L-11M4G/R/Y/A/B/S/W | 1 | 1 | 圓型平頭帶保護環 |
| AR30G9L-11M3G/R/Y/A/B/S/W | 1 | 1 | 圓型平頭帶保護環-LED燈 |
| 8、孔徑30mm帶燈選擇開關 | |||
| 型號 | 接點NO | 接點NC | 名稱 |
| AR30PL-011E4G/R/Y/A/B/S/W | 1 | 1 | 短柄-自動復位 |
| AR30PL-011E3G/R/Y/A/B/S/W | 1 | 1 | 短柄-自動復位-帶LED燈 |
| AR30PL-211E4G/R/Y/A/B/S/W | 1 | 1 | 短柄-手動復位 |
| AR30PL-211E3G/R/Y/A/B/S/W | 1 | 1 | 短柄-手動復位-帶LED燈 |
| AR30PL-611E4G/R/Y/A/B/S/W | 1 | 1 | 短柄-混合復位 |
| AR30PL-611E3G/R/Y/A/B/S/W | 1 | 1 | 短柄-混合復位-帶LED燈 |
| AR30PL-311E4G/R/Y/A/B/S/W | 1 | 1 | 短柄-手動復位 |
| AR30PL-311E3G/R/Y/A/B/S/W | 1 | 1 | 短柄-手動復位-帶LED燈 |
| AR30PL-011M4G/R/Y/A/B/S/W | 1 | 1 | 短柄-自動復位 |
| AR30PL-011M3G/R/Y/A/B/S/W | 1 | 1 | 短柄-自動復位-帶LED燈 |
| AR30PL-211M4G/R/Y/A/B/S/W | 1 | 1 | 短柄-手動復位 |
| AR30PL-211M3G/R/Y/A/B/S/W | 1 | 1 | 短柄-手動復位-帶LED燈 |
| AR30PL-611M4G/R/Y/A/B/S/W | 1 | 1 | 短柄-混合復位 |
| AR30PL-611M3G/R/Y/A/B/S/W | 1 | 1 | 短柄-混合復位-帶LED燈 |
| AR30PL-311M4G/R/Y/A/B/S/W | 1 | 1 | 短柄-手動復位 |
| AR30PL-311M3G/R/Y/A/B/S/W | 1 | 1 | 短柄-手動復位-帶LED燈 |
| 9、孔徑30mm蜂鳴器 | |||
| 型號 | 電壓 | 名稱 | |
| DR30B5-EB | AC/DC12~24V | 標準型 | |
| DR30B5-HB | AC100~110V | 標準型 | |
| DR30B5-MB | AC200~220V | 標準型 | |
| DR30B6-EB | AC/DC12~24V | 大音量 | |
| DR30B6-HB | AC100~110V | 大音量 | |
| DR30B6-MB | AC200~220V | 大音量 | |
| 10、孔徑30mm指示燈 | |||
| 型號 | 電壓 | 名稱 | |
| DR30D0L-E4G/R/Y/A/B/S/W | AC/DC12-24V | 突圓型 | |
| DR30D0L-E3G/R/Y/A/B/S/W | AC/DC12-24V | 突圓型 | |
| DR30E3L-E4G/R/Y/A/B/S/W | AC/DC12-24V | 圓型 | |
| DR30E3L-E3G/R/Y/A/B/S/W | AC/DC12-24V | 圓型 | |
| DR30K0L-E4G/R/Y/A/B/S/W | AC/DC12-24V | 正方平型 | |
| DR30K0L-E3G/R/Y/A/B/S/W | AC/DC12-24V | 正方平型 | |
| DR30D0L-M4G/R/Y/A/B/S/W | AC/DC200~220V | 突圓型 | |
| DR30D0L-M3G/R/Y/A/B/S/W | AC/DC200~220V | 突圓型 | |
| DR30E3L-M4G/R/Y/A/B/S/W | AC/DC200~220V | 圓型 | |
| DR30E3L-M3G/R/Y/A/B/S/W | AC/DC200~220V | 圓型 | |
| DR30K0L-M4G/R/Y/A/B/S/W | AC/DC200~220V | 正方平型 | |
| DR30K0L-M3G/R/Y/A/B/S/W | AC/DC200~220V | 正方平型 | |
各種沖床按鈕開關品牌
富士FUJI 30mm孔徑，操作按鈕、急停按鈕、多段位開關、轉換開關、調模按模開關、定點停止開關，適用于臺灣各種沖床如金豐、協易、立新陳、東泰等。
施耐德22mm孔徑，操作按鈕、急停按鈕、多段位開關、轉換開關、調模按模開關、定點停止開關，適用于金豐沖床、揚鍛沖床等。
天得30mm孔徑，可代替富士品牌。
