青島國產工廠品牌 WWB-O 真空吸筆價格與型號參數
- 型號 類型 WWB-O真空吸筆
- 制造商 品牌 國產工廠品牌
- PDF規格說明書
-
功能參數簡介：WWB-O晶圓吸筆桿黑色POM防靜電塑料材質，全長163mm，前端可通配插入各品牌2寸、4寸及6/8/12寸晶圓吸筆頭，后端接2.5mm內徑氣管，筆身真空常開設計保持吸附狀態，待轉移到目標位置上方時按下按鈕釋放掉落Wafer硅片，操作簡單便捷。

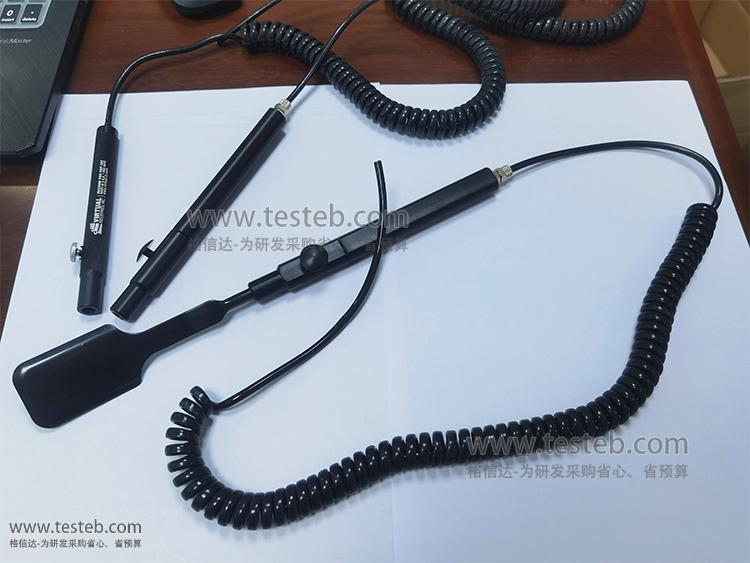

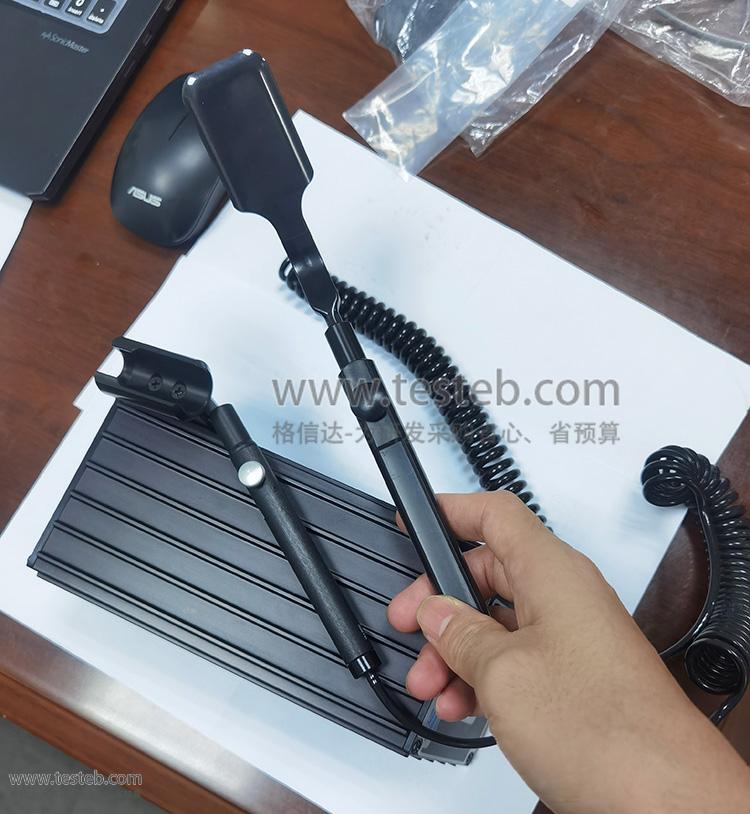

WWB-O 真空吸筆圖片
國產WWB-O真空晶圓吸筆常開吸附按下按鈕關閉釋放Wafer硅片
POM聚甲醛樹脂塑料，又名縮醛樹脂、聚氧化亞甲基、聚縮醛，是熱塑性結晶性高分子聚合物，俗稱“超鋼”或者“賽鋼”。WWB-O晶圓吸筆桿為黑色防靜電POM聚酯材質，前端可插入2~4寸及6寸、8寸、12寸晶圓吸筆頭，后端接2.5mm內徑氣管與電動真空泵或者廠務真空氣源系統相連提供持續的真空吸力，筆身真空常開設計保持吸附狀態Normal Open，當將Wafer晶圓轉移到目標位置上方時按下按鈕，此時Wafer硅片釋放掉落，操作簡單便捷。
國產晶圓吸筆頭及筆桿型號介紹
| 型號 | 材質 | 盤面尺寸 (長度x寬度x厚度) | 特點與應用 |
| MWT-PI3010 | PI 棕色 | 短小圓角36mmx10mmx3mm，吸1-2寸晶圓 | 耐強酸堿，長時間耐高溫300℃、短期400℃ |
| MWT-PI3010B | PI 棕色 | 廋長方尖30mmx10mmx3.8mm，吸1-2寸晶圓 | 同上 |
| MWT-2PI吸筆頭 | PI 棕色 | 工字鏟頭36mmx20mmx4mm，吸2-4寸晶圓 | 耐強酸堿，長時間耐高溫300℃、短期400℃ |
| MWT-2PI-2 | PI 棕色 | 葫蘆鏟頭36mmx20mmx4mm，吸2-4寸晶圓 | 同上 |
| MWT-PI4620 | PI 棕色 | 廋長方尖46mmx20mmx3.3mm，吸4-6寸晶圓 | 同上 |
| MWT-PI4825 | PI 棕色 | 方形鏟頭48mmx25mmx3.8mm，吸6-8寸晶圓 | 同上 |
| MW-TPAI4620 | PAI 棕綠色 | 廋長方尖46mmx20mmx3.3mm，吸4-6寸晶圓 | 耐高低溫-40℃至260℃ |
| MWT-ST3 | 不銹鋼材質 | 三角形 吸1-2寸晶圓，另有方形款MW-ST4 | 耐高溫800℃ |
| MWT-PEEK3010 | PEEK 米黃 | 短小圓角36mmx10mmx3mm，吸1-2寸晶圓 | 常溫下使用 |
| MWT-PEEK3010B | PEEK 米黃 | 廋長方尖30mmx10mmx3.8mm，吸1-2寸晶圓 | 常溫下使用 |
| MWT-2PEEK | PEEK 米黃 | 工字鏟頭36mmx20mmx4mm，吸2-4寸晶圓 | 常溫下使用 |
| MWT-2PEEK-2 | PEEK 米黃 | 葫蘆鏟頭36mmx20mmx4mm，吸2-4寸晶圓 | 常溫下使用 |
| MWT-PEEK-A | PEEK 黑色防靜電 | 細長窄型115mmx12mmx3mm，吸2-4寸晶圓 | 防靜電，常溫使用 |
| MWT-PEEK-B | PEEK 黑色防靜電 | 方形38mmx35mmx3mm，吸6寸晶圓 | 防靜電，常溫使用 |
| MWT-PEEK-C | PEEK 黑色防靜電 | 方形55mmx35mmx3mm，吸8寸晶圓 | 防靜電，常溫使用 |
| MWT-PEEK-C30D | PEEK 黑色防靜電 | 彎頭方形55mmx35mmx3mm，吸8寸晶圓 | 防靜電，常溫使用，彎頭伸進槽類容器吸取 |
| 吸筆桿WWB-O | POM 黑色防靜電 | 真空常開保持吸附，按鈕操作，按下釋放掉片，全長163mm，接2.5mm內徑氣管 | |
| 氣管VCH-PU | PU 黑色 | 可伸縮彈簧管，內徑2.5mmx4mm外徑，拉伸長度2米，也可訂購3米 | |
| 塑料筆座VB-901 | POM 黑色 | 底部需用雙面膠粘貼固定住，高度95mm，帶閉氣卡槽檔放置筆桿時自動壓緊按鈕關閉通路 | |
國產MWT-2PI晶圓吸筆頭盤面寬20mmx30mm長，工字型槽，前端6x6mm方形鏟頭方便導入縫隙或翹起硅片，用來吸取2寸至4寸wafer，可與國產WWB-O真空晶圓吸筆桿配套，經由VCH-PU真空氣管與電動真空泵、或廠務真空氣源對接組合配套。可提供各種材質及形狀的吸筆頭，滿足客戶特殊用況，歡迎聯系咨詢。
