南寧泰克Tektronix TPA-BNC 電壓探頭/高壓探頭價格與型號參數
- 型號 類型 TPA-BNC電壓探頭/高壓探頭
- 制造商 品牌 泰克Tektronix
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：泰克示波器接口轉換器Tektronix TPA-BNC用于適配連接到TekVPI示波器上，通過示波器通道連接器上的BNC接口傳送相連的TekProbe探頭采集的模擬測量信號，適配器可為與其連接的探頭識別并提供必需的電源、通信和偏置控制。

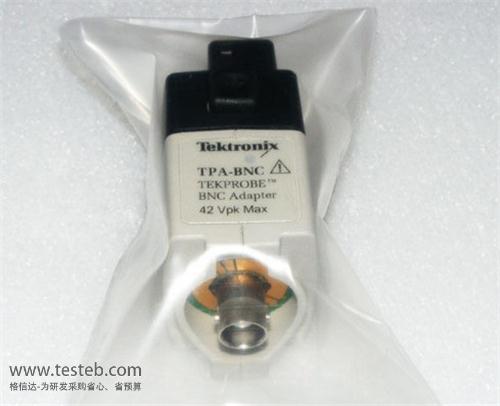

TPA-BNC 電壓探頭/高壓探頭圖片
泰克Tektronix TPA-BNC接口轉換器TekProbe到TekVPI轉接頭
泰克Tektronix TPA-BNC適配器使操作者可以在具有TekVPI 接口的泰克示波器上使用TekProbe™ 探頭，包括有源探頭、差分探頭、高壓探頭、光 學和電流探頭。 泰克TPA-BNC適配器可為與其連接的TekProbe 附 件識別并提供必需的電源、通信和偏置控制 （如適用）， LED發光表明適配器正常工作。其支持并為用戶提供了相連的TekProbe-BNC Level 2探頭類型的所有特點和功能， 適用于TCP0030電流探頭、TAP1500有源電壓探頭、TAP2500電壓探頭、P5205A高壓探頭等。
需要注意的是，一些泰克探頭不需要使用TPA-BNC適配器，若您的探頭與以下任一連接器進行了連接，則可將探頭直接連接到TekVPI探頭接口：BNC連接器、帶衰減系數檢測編碼針的BNC連接器。請不要將TPA-BNC轉換頭與這些探頭一起使用，否則可能會降低系統的性能。
美國Tektronix TPA-BNC接口適配器規格
帶寬：直流至 3 GHz （僅限 TPA-BNC）， 有關 整個系統的帶寬，請參考主機儀器
最高輸入電壓：42 Vpk、30 VRMS、60 VDC或主機儀器的最大輸入電壓額定值之間的較小值
VSWR：1.23:1 至 3 GHz （僅限 TPA-BNC）， 有關整個系統的 VSWR，請參考主機儀器
延遲時間：245 ps，裝運重量：0.45 kg
有關使用 TPA-BNC適配器的其他信息，請參 閱主機儀器文檔
泰克TPA-BNC探頭接口適配器規格說明書http://www.testeb.com/download/201611/Tektronix_TPA-BNC.pdf

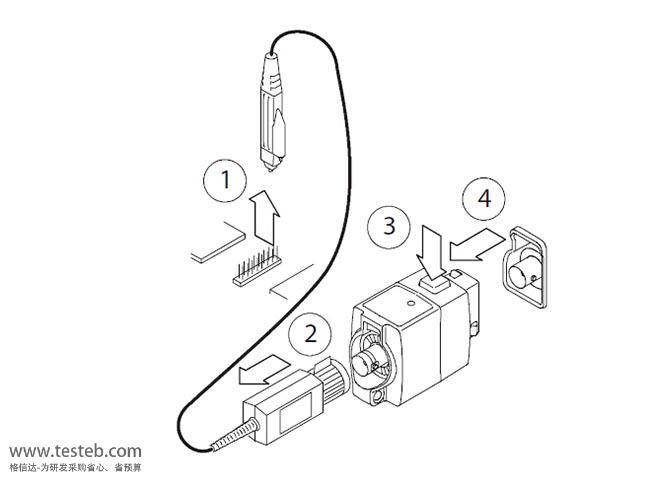

在將設備連接到被測電路前，請先將TPA-BNC TekProbe到TekVPI轉接頭連接到主機儀器。斷開設備與適配器和主機儀器的連接前，請先從被測電路上斷開設備輸入端和地線連接。 產品通過主機儀器電源線的接地 導線間接接地，為避免電擊，必須將接地導 線與大地相連。在對本產品的輸入端或輸出端進行連接之前，請務必將本產品正確接地。
