南寧日本圖技 GL840-WV 數據采集器價格與型號參數
- 型號 類型 GL840-WV數據采集器
- 制造商 品牌 日本圖技
- PDF規格說明書
-
功能參數簡介：圖技Graphtec GL840數據記錄儀有2個型號，適用不同的用途，標準型GL840-M適用于通道數量需要多的溫度測量，GL840-WV耐高電壓型適用于積層電池包的電壓測定和高精度溫度測量。
GL840-WV 數據采集器圖片
圖技記錄儀GL840溫度記錄儀采集器

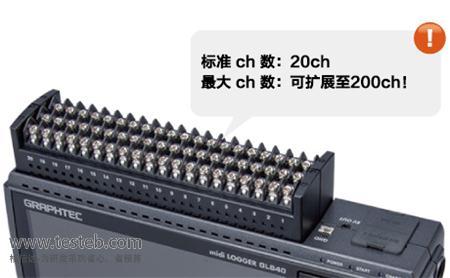

Graphtec GL840記錄儀是圖技GL820存儲記錄儀的升級換代型號，支持3種輸入形態和無線LAN遠距離傳輸監控，標準通道數為20ch，最大可擴展至200ch。GL840溫度記錄儀用擴展端子臺連接線纜（50cm、2m 2種）可以把本體-端子臺、端子－端子間分開，端子臺可延長本體-端子間距至20米。
日本Graphtec圖技GL840記錄儀3種信號輸入形態
輸入1：最大擴展至200ch 模擬信號輸入口(通道間絕緣多功能輸入)
為輸入模擬信號、準備了標準輸入端子臺 (B-564)和高耐壓高精度端子臺 (B-565)、供不同測量用途選擇使用。
| 型號項目 | B-564標準型端子臺 | B-565高耐壓·高精度型端子臺 | |
|---|---|---|---|
| 電壓 | 量程 | 20mV~100V、1-5V F.S. | 20mV~100V、1-5 V/F.S. |
| 最大輸入電壓 | 60V(輸入端子/GND間) | 300Vp-p (輸入端子/GND間) | |
| 測量精度 | ±0.1% of F.S. | ±(0.05% of F.S. +10μV) | |
| 溫度 | 熱電偶 | R,S,B,K,E,T,J,N,W (WRe5-26) | |
| 熱電阻 | Pt100,JPt100,Pt1000 | ||
| 測定精度 |
例）K型熱電偶時?。═S:溫度） -200<=TS<=-100 ±（0.05% of rdg +2.0℃） -100 K型熱電偶測量 -100℃ 時測量精度 ±2.55℃ 測量100℃時測量精度 ±1.55℃ |
例）K型熱電偶時 （TS:溫度） -200<=TS<=-100 ±1.5℃ -100 K型熱電偶測量 -100℃時測量精度±1.8℃ 測量100℃時測量精度±1.1℃ |
|
| 濕度 | 0~100％ (需要選件B-530) | ||
日本圖技Graphtec GL840數據存儲記錄儀規格參數
| 型號項目 | GL840-M記錄儀 輸入端子B-564 | GL840-WV記錄儀 輸入端子B-565 |
| 輸入方式 | 光電繼電器掃描方式，全通道絕緣輸入，平衡輸入 | |
| 模擬輸入端子形狀 | M3螺栓式端子 | |
| 模擬信號輸入通道數 | 標準20通道，最多200ch | |
| 模擬信號輸入端子 | 最多10個端子臺（20ch/單元），標配1個端子臺 | |
| 模擬信號輸入端子的種類 | 電壓、溫度、濕度、脈沖、邏輯多種信號輸入型，耐電壓型 | |
| 數字傳感器用接口 | GL100傳感器輸入電子轉換器用1個接口 | |
| 外部輸入輸出 |
輸入：觸發輸入或外部采樣輸入1ch，邏輯輸入或脈沖輸入4ch 輸出：報警輸出4ch |
|
| 采樣周期 | 10ms ~1h（10ms~50ms僅為電壓）、外部 | |
| 測量范圍 | 電壓：20、50、100、200、500mV，1、2、5、10、20、50、100V，1-5V/F.S. | |
| 熱電偶種類：K、J、E、T、R、S、B、N、W(WRe5-26)，量程100℃, 500℃, 2000℃ | ||
| 熱電阻RTD：PT100、JPT100、PT1000，量程100℃, 500℃, 2000℃ | ||
| 濕度：0~100%RH (使用選件B-530) | ||
| 測量精度 | 0.05%℃ 請參考文檔 | ±0.8℃ 請參閱文檔 |
| 無線LAN模塊 |
midi LOGGER GL840安裝選件GL無線LAN模塊(B-568) 后、可通過無線進行測量。 安裝無線LAN模塊、根據用途選用「母機模式」或者「子機模式」進行無線測量。 |
|
詳細參數請參考圖技gl840記錄儀說明書http://www.testeb.com/download/201608/Graphtec_GL240_GL840.pdf
