南昌泰克Tektronix MSO2014B 數字示波器價格與型號參數
- 型號 類型 MSO2014B數字示波器
- 制造商 品牌 泰克Tektronix
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：泰克MSO2000B/DPO2000B混合信號示波器系列以入門級價格提供了先進的調試功能，MSO2014B示波器帶寬100M Hz，擁有16條數字通道和4個模擬通道，用于分析模擬和數字信號，查找和診斷復雜設計中的問題十分迅速。

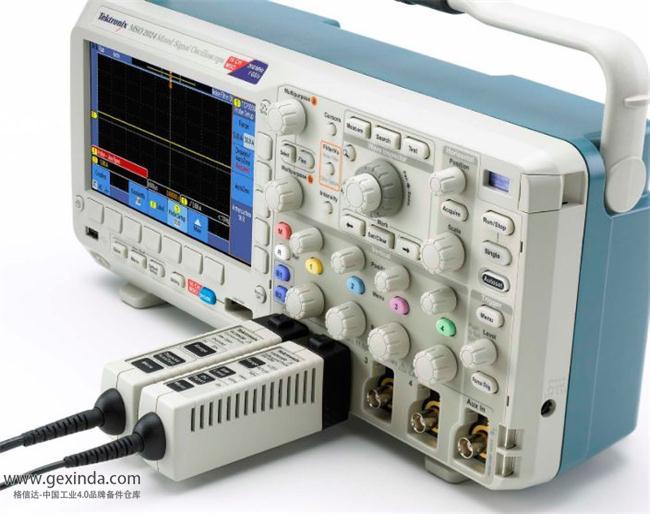

MSO2014B 數字示波器圖片
美國泰克Tektronix MSO2014B混合信號示波器
泰克示波器MSO/DPO2000B示波器系列提供了全面的信號查看功能，可以迅速了解設備的實際操作。5,000wfm/s的波形捕獲速率可以迅速查看毛刺和其它偶發瞬態信號，揭示設備問題的真正特點。MSO2014B混合信號示波器具有一系列強大的功能，從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特性及設備的行為，全面加速調試設計的每一階段。
MSO2000B混合信號示波器/DPO2000B系列提供了一套完整的觸發功能，包括矮脈沖觸發、邏輯觸發、脈寬/毛刺觸發、建立時間/保持時間違規觸發、串行數據包觸發和并行數據觸發，幫助您迅速找到事件從觸發特定數據包內容到自動以多種數據格式解碼，泰克MSO/DPO2000B系列示波器為多種串行總線提供集成支持，包括I2C、SPI、CAN、LIN和RS-232/422/485/UART。能夠同時解碼多達兩條串行和/或并行總線，意味著您可以快速深入了解系統級的問題。
Tektronix泰克MSO2000B/DPO2000B示波器型號規格參數
| 型號 |
MSO2002B DPO2002B |
MSO2004B DPO2004B |
MSO2012B DPO2012B |
MSO2014B DPO2014B |
MSO2022B DPO2022B |
MSO2024B DPO2024B |
| 模擬通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 帶寬 1 | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 上升時間 | 5 ns | 5 ns | 3.5 ns | 3.5 ns | 2.1 ns | 2.1 ns |
| 采樣率 | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s |
| 記錄長度 | 1 M 點 | 1 M 點 | 1 M 點 | 1 M 點 | 1 M 點 | 1 M 點 |
| 數字通道 | MSO 型號 在相應的DPO 型號上增加了16 個數字通道 | |||||
泰克MSO/DPO2000B 系列訂貨信息
DPO2002B 70 MHz，1 GS/s，1 M 記錄長度，2 通道數字熒光示波器
DPO2004B 70 MHz，1 GS/s，1 M 記錄長度，4 通道數字熒光示波器
DPO2012B 100 MHz，1 GS/s，1 M 記錄長度，2 通道數字熒光示波器
DPO2014B 100 MHz，1 GS/s，1 M 記錄長度，4 通道數字熒光示波器
DPO2022B 200 MHz，1GS/s，1 M 記錄長度，2 通道數字熒光示波器
DPO2024B 200 MHz，1 GS/s，1 M 記錄長度，4 通道數字熒光示波器
MSO2002B 70 MHz，1 GS/s，1 M 記錄長度，2+16 通道混合信號示波器
MSO2004B 70 MHz，1 GS/s，1M 記錄長度，4+16 通道混合信號示波器
MSO2012B 100 MHz，1 GS/s，1M 記錄長度，2+16 通道混合信號示波器
MSO2014B 100 MHz，1GS/s，1M 記錄長度，4+16 通道混合信號示波器
MSO2022B 200 MHz，1 GS/s，1M 記錄長度，2+16 通道混合信號示波器
MSO2024B 200 MHz，1 GS/s，1 M 記錄長度，4+16 通道混合信號示波器
標配探頭附件
TPP0200 200 MHz，10x 無源探頭，每個模擬通道一個，用于 100 和 200 MHz 型號
TPP0100 100 MHz，10x 無源探頭，每個模擬通道一個，用于 70 MHz 型號
P6316（僅限 MSO 型號） 16 通道邏輯探頭和附件套件（每臺儀器一套）
泰克示波器應用模塊選件
DPO2BND 應用捆綁模塊選項
包含 DPO2AUTO、DPO2COMP、DPO2EMBD 應用模塊。需要多個串行總線調試和分析應用模塊時可節省資金。
DPO2AUTO 汽車串行觸發和分析模塊
允許在 CAN 總線和 LIN 總線的包級別信息上觸發，并提供分析工具，如信號的數字視圖、總線視圖、包解碼、搜索工具以及帶時標信息的包解碼表。
DPO2AUTO 汽車串行觸發和分析模塊
允許在 CAN 總線和 LIN 總線的包級別信息上觸發，并提供分析工具，如信號的數字視圖、總線視圖、包解碼、搜索工具以及帶時標信息的包解碼表。
DPO2COMP 計算機串行觸發和分析模塊
允許在 RS-232/422/485/UART 總線的包級別信息上觸發，并提供分析工具，如信號的數字視圖、總線視圖、包解碼、搜索工具以及帶時標信息的包解碼表。
DPO2EMBD 嵌入式串行觸發和分析模塊
允許在 I2C 和 SPI 總線上包級別信息上觸發，并提供分析工具，如信號的數字視圖、總線視圖、包解碼、搜索工具以及帶時標信息的包解碼表。雙通道型號僅支持雙線 SPI。
