綿陽普源RIGOL MSO2202A 數字示波器價格與型號參數
- 型號 類型 MSO2202A數字示波器
- 制造商 品牌 普源RIGOL
- PDF規格說明書
-
功能參數簡介：普源MSO2202A數字示波器帶寬200MHz，采樣率高達2GSa/s，同時兼具深存儲深度和高波形捕獲率，具備2+16個通道，是針對嵌入式設計和測試領域的應用而推出的高性能混合信號示波器。

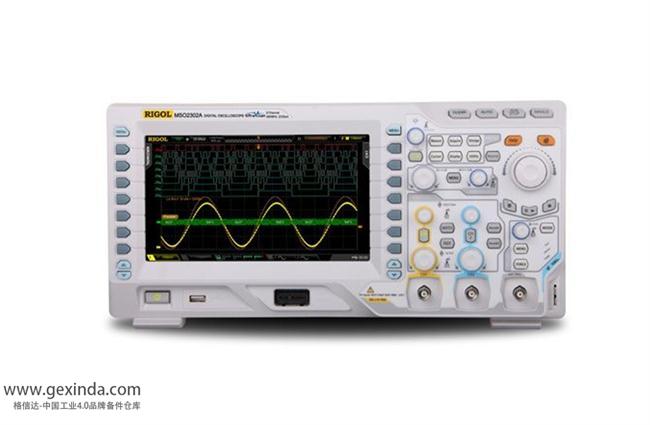

MSO2202A 數字示波器圖片
普源示波器MSO2202A 200M數字示波器
Rigol普源示波器MSO/DS2000A系列采用了當今的許多先進技術和工藝，整體性能達到國際先進水平，是針對最廣泛的數字示波器，市場包括通信、半導體、計算機，航空航天國防、儀器儀表、工業電子、消費電子、汽車電子、現場維修，研發/教育等眾多領域的通用設計/調試/測試。MSO2202A示波器全帶寬，低過沖（<5%），完美頻響設計，標配先進的波形運算功能，具有寬大的屏幕，新穎精巧的工業設計，便捷的操作。
北京普源示波器MSO2000A/DS2000A系列數字示波器特點
帶寬范圍70MHz ~ 300MHz，標配50Ω輸入選擇
MSO2202A混合通道示波器2個模擬通道，16個數字通道(MSO)
寬范圍，低底噪，垂直靈敏度范圍：500uV/div ~10 V/div
實時采樣速率高達2G Sa/s 數字通道達1GSa/s(MSO)；
標配存儲深度達14Mpts ，選配達56Mpts數字通道標配達14Mpts,選配達28Mpts
波形捕獲率達50,000個波形每秒
MSO2202A示波器屏幕8英寸WVGA（800×480） ，256級波形灰度顯示
標配多達6.5萬幀的硬件實時波形不間斷錄制功能和波形分析功能
獨創的UltraVision技術
內置雙通道，25 MHz信號源（MSO/DS2000A-S）
豐富的觸發和總線的解碼功能（并行，RS232,I2C,SPI,CAN）
豐富的接口：USB Host&Device,LAN(LXI),AUX， USB-GPIB（可選）
普源示波器型號訂貨信息
| 描述 | 訂貨號 |
| DS2072A（70MHz，2通道） | DS2072A |
| DS2072A-S（70MHz，2通道示波器 + 2通道信號源） | DS2072A-S |
| MSO2072A（70MHz，2通道+16通道MSO） | MSO2072A |
| MSO2072A-S（70MHz，2通道+16通道MSO,2通道信號源） | MSO2072A-S |
| DS2102A（100MHz，2通道） | DS2102A |
| DS2102A-S（100MHz，2通道示波器 + 2通道信號源） | DS2102A-S |
| MSO2102A（100MHz，2通道+16通道MSO） | MSO2102A |
| MSO2102A-S（100MHz，2通道+16通道MSO,2通道信號源） | MSO2102A-S |
| DS2202A（200MHz，2通道） | DS2202A |
| DS2202A-S（200MHz，2通道示波器 + 2通道信號源） | DS2202A-S |
| MSO2202A（200MHz，2通道+16通道MSO） | MSO2202A |
| MSO2202A-S（200MHz，2通道+16通道MSO,2通道信號源） | MSO2202A-S |
| DS2302A（300MHz，2通道） | DS2302A |
| DS2302A-S（300MHz，2通道示波器 + 2通道信號源） | DS2302A-S |
| MSO2302A（300MHz，2通道+16通道MSO） | MSO2302A |
| MSO2302A-S（300MHz，2通道示波器 + ,2通道信號源） | MSO2302A-S |
| 標配附件 | |
| 符合所在國標準的電源線 | - |
| USB數據線 | CB-USBA-USBB-FF-150 |
| 2套無源探頭（350 MHz帶寬） | RP3300A |
| 1套邏輯分析探頭(僅MSO) | RPL2316 |
| 快速指南 | - |
| 資源光盤（含用戶手冊和應用軟件） | - |
| 選配附件 | |
| 機架安裝套件 | RM-DS2000A |
| 模擬通道升級至多達56Mpts，數字通道升級至多達28Mpts存儲深度 | MEM-DS2000A |
| 高級觸發選件，包括超幅觸發、第N 邊沿、 高清視頻觸發、延遲觸發、超時觸發、持續時間、USB 觸發 | AT-DS2000A |
| 解碼選件，RS232,I2C ,SPI 解碼套件 | SD-DS2000A |
| 解碼選件，CAN 分析套件（觸發+ 解碼） | CAN-DS2000A |
