惠州瓦特隆Watlow PM8C 溫控器價格與型號參數

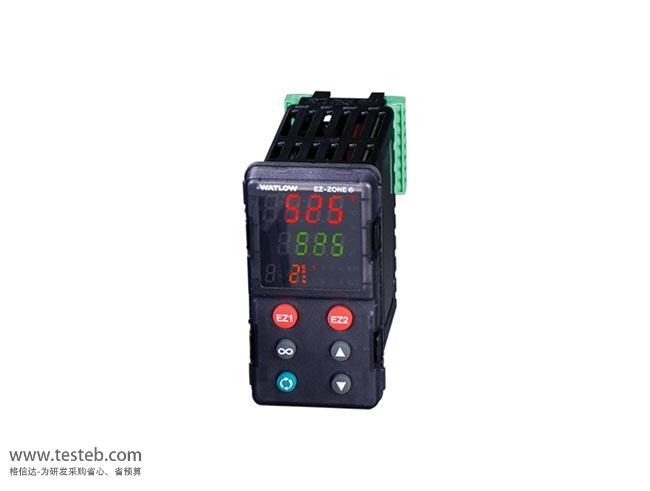

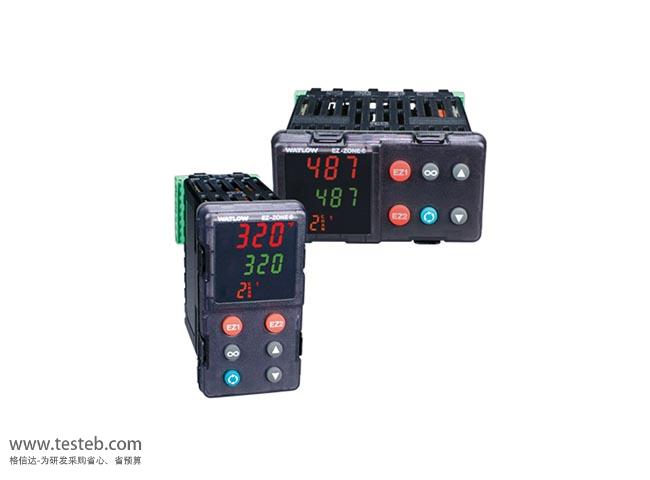

PM8C 溫控器圖片
美國瓦特隆Watlow EZ-ZONE PM8C溫度控制器
美國瓦特隆Watlow EZ-ZONE PM可作為PID控制器或超-欠限制控制器，也可以在PM集成限制控制器中組合這兩種功能。WATLOW PM8C將大電流功率控制器輸出、超-欠限制控制器和高性能PID控制器的所有功能都集成在一個節省空間的盤裝封裝中，自動調諧可實現快速、高效的啟動。Watlow PM8C控制器可進行預編程的過程控制，可通過四個文件和總共40個步驟進行斜坡和浸泡編程，具有極好的可擴展性，因此您只需購買自己需要的功能，可拆卸的籠式夾持布線接線器，簡化安裝，提供3年質保。
Watlow EZ-ZONE PM8C控制器規格
線電壓/功率（最小/最大額定值）
85 到 264 V~（交流），47 到 63 Hz
20 到 28 VÅ（交流），47 到 63 Hz
12 到 40 VÎ（直流）
14 VA 最大功耗（PM4、8 和 9），10 VA 最大功耗（PM3 和 6）
憑借非易失性存儲器，在停電時也可保存數據
瓦特隆PM8C溫控器精度
校準精度和傳感器一致性：范圍為 ±0.1%，在校準的環境溫度和額定線電壓下為 ±1℃
類型 R、S、B；0.2%
類型 T，低于 -50℃；0.2%
25±3℃時為校準環境溫度
精確范圍：最低為540℃
溫度穩定性：在環境最高溫度下上升±0.1 ℃/℃
Watlow EZ-ZONE控制器通用輸入端口
熱電偶、接地或非接地型傳感器
大于 20 MΩ 輸入阻抗
3 μA 開路傳感器檢測
最大為 2 KΩ 源電阻
RTD 2 或 3 線，鉑質，0℃ 時為 100 Ω 和 1000 Ω，按 DIN 曲線 (0.00385 Ω/Ω/℃) 校準
過程，輸入阻抗為 100 Ω 時為 0-20 mA，輸入阻抗為 20 kΩ 時為 0-10 V Î（直流）；可擴展，0-50 mV，0-1000 Ω
電位計：0 到 1200 Ω
工作溫度-18 到 65℃，存儲溫度-40 到 85℃
瓦特隆Watlow EZ-ZONE PM控制器型號代碼說明
| 代碼選項及說明 | ①② | ③ | ④ | ⑤ | ⑥⑦ | - | ⑧ | ⑨⑩? | ? | ?? |
| PM | _ | _ | _ | _ _ | - | _ | _ _ _ | _ | _ _ | |
| ①②控制器 |
EZ-ZONE® PID 控制器型號 TRU-TUNE+® 自適應調諧，紅/綠 7 段顯示屏 |
|||||||||
| ③封裝大小 |
3：盤裝 1/32 DIN 6：盤裝 1/16 DIN 8：盤裝 1/8 DIN 垂直 9：盤裝 1/8 DIN 水平 4：盤裝 1/4 DIN 水平 |
|||||||||
| ④主要功能 |
C：帶通用輸入端口的 PID 控制器 R：帶通用輸入端口、配置文件斜坡/浸泡的 PID 控制器 B：帶通用輸入端口、配置文件斜坡/浸泡和擁有實時時鐘的備用電池的 PID 控制器 J：帶熱敏電阻輸入的 PID 控制器 N：帶熱敏電阻輸入、配置文件斜坡/浸泡的 PID 控制器 E：帶熱敏電阻輸入、配置文件斜坡/浸泡和擁有實時時鐘的備用電池的 PID 控制器 S：自定義固件 注）選件B和E在PM3和PM6中不可用 |
|||||||||
| ⑤電源、數字輸入/輸出 |
1：100 到 240 V~（交流） 2：100 到 240 V~（交流）加 2 個數字 I/O 點 3：15 到 36 V=（直流）和 24 V~（交流） 4：15 到 36 V=（直流）和 24V~（交流）加 2 個數字 I/O 點 |
|||||||||
| ⑥⑦輸出1和2 硬件選件 |
CA：交換式直流/開路集極、無 CH：交換式直流/開路集極、無弧15A功率控制 CC：交換式直流/開路集極、交換式直流 CJ：交換式直流/開路集極、機械式繼電器5A,A形 CK：交換式直流/開路集極、固態繼電器0.5A,A形 EA：機械式繼電器5A,C形、無 EH：機械式繼電器5A,C形、無弧 15 A 功率控制 EC：機械式繼電器5A,C形、交換式直流 EJ：機械式繼電器5A,C形、機械式繼電器5A,A形 EK：機械式繼電器5A,C形、固態繼電器0.5A,A形 FA：通用過程、無 FC：通用過程、交換式直流（無法使用可變時基） FJ：通用過程、機械式繼電器5A,A形（無法使用可變時基） FK：通用過程、固態繼電器0.5A,A形（無法使用可變時基） AK：無、固態繼電器0.5A,A形 KH：固態繼電器0.5A,A形、無弧15A功率控制 KK：固態繼電器0.5A,A形、固態繼電器 0.5A,A形 注）選件CH、EH和KH在PM3(1/32 DIN)上不可用 |
|||||||||
| ⑧通信選件 |
A：無 1：EIA 485 Modbus RTU® 2：EIA 232/485 Modbus® RTU 3：EtherNet/IP™/Modbus® TCP 5：DeviceNet™ 6：PROFIBUS DP C：6 digital I/O (1 ⁄16 DIN不適用) D：6 digital I/O and EIA 485 Modbus® RTU (1 ⁄16 DIN不適用) -所有型號始終包含標準總線EIA-485 |
|||||||||
| ⑨⑩?未來選件 |
AAA：無 ⑨ A、C、J、R、P、T、L、M ⑩? AA、AJ、AK、 CA、CC、CH、CJ、CK、 EA、EC、EH、EJ、EK FA、FC、FJ、FK、KH、KK |
|||||||||
| ?隔離輸入選項 |
A：標準，無 C： D： F： |
|||||||||
| ??自定義選件 |
AA：標準EZ-ZONE面板 AB： AC： AG： 12： |
|||||||||
Watlow EZ-ZONE控制器選型文檔http://www.testeb.com/download/201710/Watlow_EZ-ZONE_PM_PID_OdIndex.pdf
瓦特隆PID控制器使用說明書http://www.testeb.com/download/201710/Watlow_EZ-ZONE_PM_PID_manual.pdf
常見WATLOW EZ-ZONE PID控制器型號
PM6C溫度控制器：PM6C1FC-ALEJAAA、PM6C2FJ-AAAAAAA、PM6C1EJ-AAEAAAA、
PM6C2FA-ARAAAAA、PM6C1FJ-AAFJAAA、PM6C1CJ-AAAABAA、PM6C1CK-AAAABAA
PM6C1FJ-AAAAAAA、PM6C2FJ-ARFAAAA、PM6C3CA-ALAJAAA、PM6C2CJ-3AAAAAA
PM8控制器：PM8C1FA-ACFADAA、PM8C2KK-ACKKFAA、PM8C2EC-ARAAFAA、
PM8C2EC-AAAAFAA、PM8C2EC-AAAAAAA、PM8C2EC-ACAACAA
PM9：PM9C4CC-2CFJAAA、PM9C1CC-AAAAB12、PM9C1FK-AAAABAA
PM3C溫控器：PM3C1CJ-AAAAAAA、PM3C1CA-AAAABAA、PM3J1EA-1AAAAAA、PM3J3CA-1AAAAAA
PM4：PM4C3CK-AAAABAA、PM4C1FA-AAAAB12、PM4C1FA-AAAABAA
各系列外形尺寸及按鈕和顯示屏http://www.testeb.com/download/201710/Watlow_EZ-ZONE_PM_PID_DisMenu.pdf
