惠州安捷倫是德科技Keysight N2783B 電流探頭價格與型號參數
- 型號 類型 N2783B電流探頭
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：是德科技N2782B電流探頭和N2783B具有高信噪比，是進行毫安級低電平電流測量的理想工具，N2782B探頭使用包括霍爾效應傳感器和交流電流變壓器的混合技術，可對高達 30 Arms 的連續直流或交流電流執行精確測量。

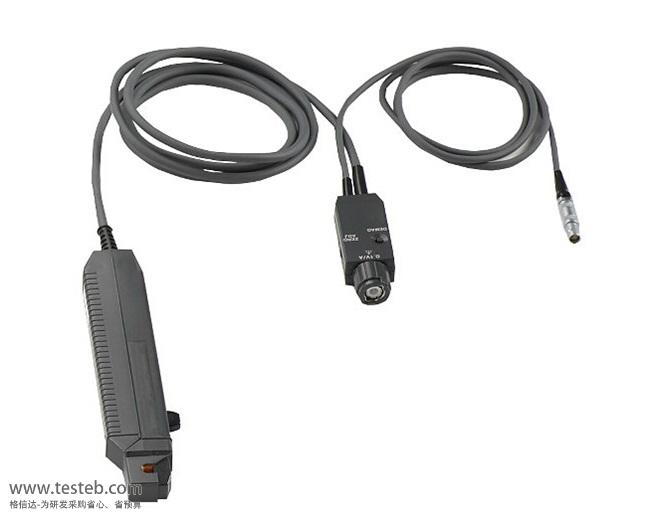

N2783B 電流探頭圖片
Keysight N2783B交直流電流探頭100MHz/30Arms
Keysight N2780B系列電流探頭能夠與任意一款支持 高阻抗 BNC 輸入的示波器兼容，是精確、 可靠的直流和交流電流測量解決方案。該電流探頭具有廣泛的測量范圍 (高達 500 A)、平坦的頻率響應、低噪聲和低插入損 耗，因此非常適合以下情況下執行電流測量: 測量馬達驅動、開關電源、逆變器、控 制器、傳感器、磁盤驅動器、LCD 顯示器、電子鎮流器和放大器的穩態或瞬時電流。
N2780B、N2781B、N2782B和N2783B電流探頭特點
各種帶寬：直流到2MHz、10MHz、50MHz、100MHz
直流和交流測量
出色的1%精度和高信噪比
過載保護功能可防止過多輸入導致探頭損壞
直接連接到示波器的高阻抗1MΩBNC輸入
"消磁"按鈕可消除磁芯中產生的任何殘余磁性
外置電源N2779A使您能夠把多達三個N278xB連接在一個電源上
Keysight 電流探頭N2780B N2781B N2782B N2783B技術參數
| 型號 | N2780B探頭 | N2781B探頭 | N2782B探頭 | N2783B探頭 |
| 帶寬 (–3 dB) | 直流至 2 MHz | 直流至 10 MHz | 直流至 50 MHz | 直流至 100 MHz |
| 上升時間 | 175 ns 或更低 | 35 ns 或更低 | 7 ns 或更低 | 3.5 ns 或更低 |
| 最大電流 (連續) RMS | 500 A | 150 A | 30 A | 30 A |
| 最大電流峰值 (不連續) | 700 A 峰值 | 300 A 峰值 | 50 A 峰值 | 50 A 峰值 |
| 最低測量電流 | 20 mA | 20 mA | 5 mA | 5 mA |
|
幅度精度 (直流和 45 至 66 Hz， 額定電流) |
±1.0% 讀數 ± 500 mA |
±1.0% 讀數 ± 100 mA |
±1.0% 讀數 ± 10 mA |
±1.0% 讀數 ± 10 mA |
| 噪聲 | 等效于 25 mArms 或更低 | 等效于 2.5 mArms 或更低 | ||
| 可測量導體直徑 | 20 mm 直徑 (0.79"直徑) | 5 mm 直徑 (0.2"直徑) | ||
安捷倫N2780B電流探頭選型資料下載：http://www.testeb.com/download/201503/Keysight-N2780B.pdf
是德科技N2780B系列電流探頭訂貨信息
N2780B：2 MHz/500 A 交流/直流電流探頭
N2781B：10 MHz/150 A 交流/直流電流探頭
N2782B：50 MHz/30 A 交流/直流電流探頭
N2783B：100 MHz/30 A 交流/直流電流探頭
N2779A：用于 N2780B 系列電流探頭的 3 通道電源
