惠州日本圖技 GL980 數據采集器價格與型號參數
- 型號 類型 GL980數據采集器
- 制造商 品牌 日本圖技
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Graphtec圖技GL980記錄儀具有1MS/s即1μs高速同步采樣，8通道絕緣輸入，可監測采集20mV~500V電壓、10mV~250Vrms有效值及溫度數據，使用選購件可測量0~100%RH濕度、邏輯、脈沖信號，4MW/ch的內置RAM以及4GB內存，可長時間連續測量記錄。

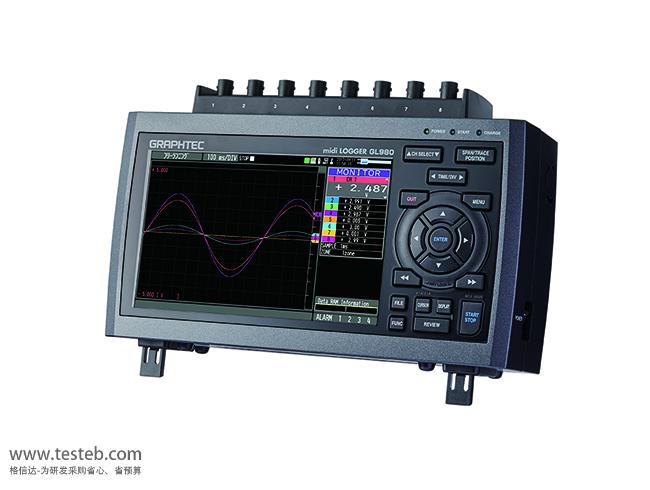

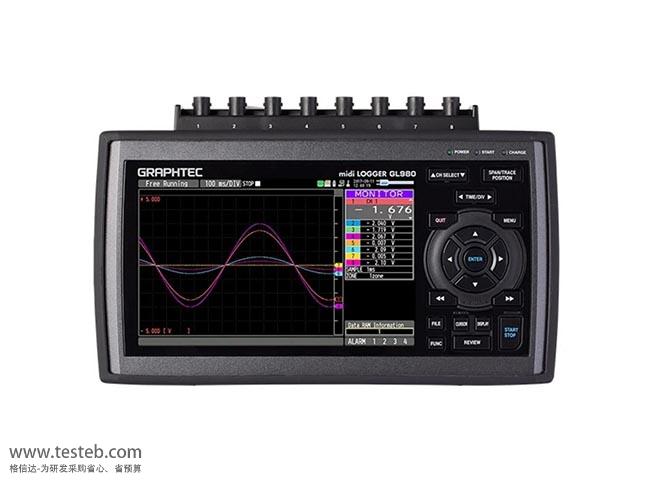

GL980 數據采集器圖片
日本圖技Graphtec GL980高速數據記錄儀1μs采樣電壓溫度
圖技Graphtec midi LOGGER GL980數據記錄儀是GL900-8通道記錄儀的升級型號，高速采樣速度1MS/s即1μs，微秒級測量，搭載大容量 4MW/ch的內置RAM及4GB Flash閃存，采用了7英寸彩色LCD顯示屏。Graphtec GL980記錄儀擁有8個絕緣輸入的電壓或溫度測量通道，可同時測量高速變換的電壓和溫度信號，適用于產品的研發，以及傳動裝置耐久性試驗中的重復測量等的場合。支持 USB 閃存盤和 SD 存儲卡這兩種外置存儲介質來收錄測量數據。可以方便地利用 USB 端口或者以太網端口同 PC 電腦自動識別并連接，然后在電腦上通過應用軟件來監視高速傳輸?shù)臄?shù)據。
Graphtec圖技GL980高速數據記錄儀特點
1MS/s即1μs高速采樣，8通道，全通道絕緣，多用途類型的輸入端口
GL980數據采集記錄儀可測量收錄20mV~500V電壓、10mV~250Vrms有效值、熱電偶溫度數據
選件支持0~100%RH濕度（B-530）、邏輯和脈沖信號輸入（B-513）
大容量RAM及內存，可安心長時間連續記錄數據，1ms速率時長2天以上
7寸大型液晶顯示屏，波形圖、測量數值表示、實時統計運算值
可通過光標鍵和Enter鍵來簡便的操作記錄儀

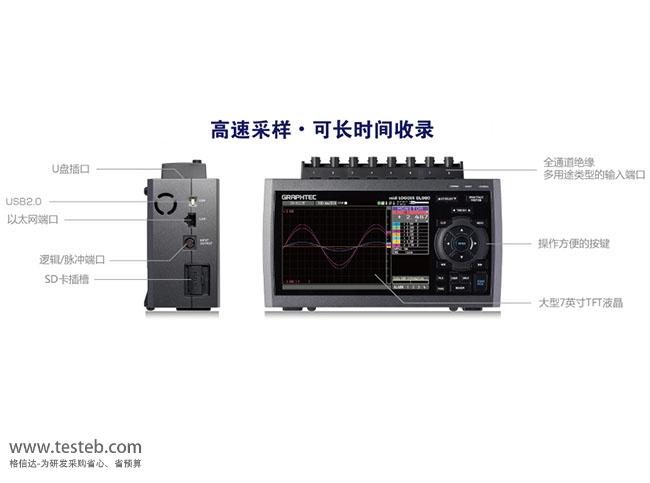

搭載以太網端口(LAN)和USB端口，可連接PC電腦進行控制、實時測量值確認、發送存儲
日本圖技Graphtec GL980數據記錄儀規格參數
|
模擬信號 輸入部分 |
通道數 | 8通道 (固定) | |||
| 輸入端子形狀 |
絕緣BNC端子, M3.5螺絲端子 (使用時選擇其中一種形式輸入) |
||||
| 輸入方式 | 全通道隔離的同步采樣, 非平衡輸入 | ||||
| 采樣間隔 |
1, 2, 5, 10, 20, 50, 100, 200, 500 µs 1, 2, 5, 10, 20, 50, 100, 200, 500 ms 1, 2, 5, 10, 20, 30 s, 1 min?外部 ※使用內置RAM時: 1µs～1min, 其它存儲介質時: 1ms～1min。 使用外部采樣時, 需搭配GL用輸入/輸出電纜(B-513)來連接信號。 |
||||
| 頻率響應 | DC ～ 200 kHz (+1 / -4dB) | ||||
| 測量范圍 | 電圧 |
20, 50, 100, 200, 500 mV 1, 2, 5, 10, 20, 50, 100, 200, 500V, 1-5V F.S. |
|||
| 有效值 |
10, 25, 50, 100, 250, 500mVrms 1, 2.5, 5, 10, 25, 50, 100, 250Vrms F.S. ※有效值為DC耦合下的測量模式, 即AC+DC的真有效值的表現形式 ※峰值因數: 最大2 ※對應零點交叉功能 (可自動將峰值波形的中間點定位到零點) |
||||
| 溫度 | 熱電偶：K, J, E, T, R, S, B, N, W (WRe5-26) | ||||
| 濕度 |
0～100% (電壓0～1V定標換算所得) ※需使用B-530濕度傳感器 (選件) |
||||
| 濾波功能 | Off, Line(1.5Hz), 5Hz, 50Hz, 500Hz, 5kHz, 50kHz (在-3dB, -6dB/oct) | ||||
| A/D 轉換器 | 16位 (有效分辨率: 約±1/40000 F.S.) | ||||
|
測量精度 (23℃±5℃) ?預熱時間 30分鐘以上 ?GND端子接地 ?記錄儀正常放置 ?測量時使用 測量值的平均值 |
電壓 (濾波功能: Line) | ±0.25％ of F.S. | |||
| 有效值 (平均值) | ±1.5% of F.S.（正弦波、20 ～ 10kHz） | ||||
|
溫度 (熱電偶） (濾波功能: Line) |
種類 | 測量溫度范圍 | 測量精度 | ||
| Ｒ/Ｓ |
0 ≦TS≦ 100℃ 100 ＜TS≦ 300℃ Ｒ：300 ＜TS≦ 1600℃ Ｓ：300 ＜TS≦ 1760℃ |
±7.0℃ ±5.0℃ ±（0.05% 讀數值 +3.0℃） ±（0.05% 讀數值 +3.0℃） |
|||
| Ｂ |
400 ≦TS≦ 600℃ 600 ＜TS≦ 1820℃ |
±5.5℃ ±（0.05% 讀數值 +3.0℃） |
|||
| Ｋ |
-200 ≦TS≦ -100℃ -100 ＜TS≦ 1370℃ |
±（0.05% 讀數值 +3.0℃） ±（0.05% 讀數值 +2.0℃） |
|||
| Ｅ |
-200 ≦TS≦ -100℃ -100 ＜TS≦ 800℃ |
±（0.05% 讀數值 +3.0℃） ±（0.05% 讀數值 +2.0℃） |
|||
| Ｔ |
-200 ≦TS≦ -100℃ -100 ＜TS≦ 400℃ |
±（0.1% 讀數值 +2.5℃） ±（0.1% 讀數值 +1.5℃） |
|||
| Ｊ |
-200 ≦TS≦ -100℃ -100 ＜TS≦ 100℃ 100 ＜TS≦ 1100℃ |
±3.7℃ ±2.7℃ ±（0.05% 讀數值 +2.0℃） |
|||
| Ｎ |
-200 ≦TS＜ 0℃ 0 ≦TS≦ 1300℃ |
±（0.1% 讀數值 +3.0℃） ±（0.1% 讀數值 +2.0℃） |
|||
| Ｗ | 0 ≦TS≦ 2315℃ | ±（0.1% 讀數值 +2.5℃） | |||
|
基準接點補償精度(內部時): ±1.0℃ ※所使用的熱電偶為T/K: 0.32Φ, 其它: 0.65Φ |
|||||
| 基準接點補償 | 可選擇內部/外部補償 | ||||
| 熱電偶斷線檢查 | 測量模式下通過菜單操作檢知熱電偶是否斷線 (數據收錄時無法檢知) | ||||
| 輸入阻抗 | 1MΩ±5％ | ||||
|
外部輸入輸出 ※需搭配GL用 輸入/輸出電纜 (B-513) |
種類 (通道數) | 輸入 |
邏輯輸入(4ch), 或脈沖輸入(4ch) 觸發輸入(1ch), 或外部采樣(1ch) |
||
| 輸出 | 報警輸出(4ch), 或觸發輸出(1ch)+報警輸出(3ch) | ||||
| 輸入信號規格 | 邏輯/脈沖輸入部分 |
最大輸入電壓: 0～+30V (接地輸入有效) 輸入閾值電壓: 約+2.5V 電壓滯后: 約0.5V (+2.5V～+3V) |
|||
| 外部觸發/采樣部分 |
最大輸入電壓: 0～+30V (接地輸入有效) 輸入閾值電壓: 約+1.9V 電壓滯后: 約0.2V (+1.9V～+2.1V) |
||||
| 外部采樣輸入 |
最大輸入頻率: 100kHz 時間誤差: 1µs以下 |
||||
| 輸出信號規格 | 報警輸出時 |
輸出規格: 集電極開路輸出 (內部電壓5V, 上拉電阻10kΩ) 接點容量: 5V～24V, 100ｍA以下 (0.2W以下) |
|||
| 觸發輸出時 | 當觸發條件達成時, 輸出500μs脈寬的脈沖信號 (低電平) | ||||
| PC接口 |
以太網端口 (10BASE-T?100BASE-TX), USB2.0端口(高速)，實時傳輸速度最快1ms Web服務器功能, FTP服務器功能, NTP客戶端功能, DHCP客戶端功能, Email發送功能 USB驅動模式 (內置Flash閃存與外置SD存儲卡內文件的傳輸與刪除) |
||||
| 分析軟件 |
GL980_2000-APS應用軟件，記錄儀的操控, 實時數據收錄, 文件格式轉換 Windows 10, Windows 8.1, Windows 8, Windows 7 (SP1以上) |
||||
| 電源 |
標配：AC電源適配器 AC100 ～ 240V/50 ～ 60Hz 選配：2個專用鋰電池 (選件: B-569型專用鋰電池) |
||||
gl980記錄儀文檔http://www.testeb.com/download/201903/Graphtec_GL980.pdf
便攜式數據采集儀http://www.testeb.com/download/201903/Graphtec_GL240_840_980.pdf
圖技GL980記錄儀訂貨信息
標準配件： GL980主機、 AC電源適配器、 快速使用指南、 CD光盤(PC端應用軟件, 用戶手冊)等
選配件
熱電偶測試線須另行選購，推薦美國Omega TT-K-30熱電偶
B-569電池：鋰電池 (7.2V/2900mAh)
B-530濕度傳感器：3米 (附傳感器電源裸線接頭)
B-513信號輸入/輸出電纜：3米 (電纜末端為裸線)
