杭州皮爾杰克Piergiacomi TR-5000W 元件引腳成形鉗價格與型號參數
- 型號 類型 TR-5000W元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書
-
功能參數簡介：皮爾杰克Piergiacomi TR-5000W定長剪鉗用于在PCB線路板上垂直剪切電阻電容、二極管元件引腳，并保留固定長度Cut at different height，0~5mm可調，剪徑1.3mm，頭部寬度4.5mm，另有折彎成型工具鉗。

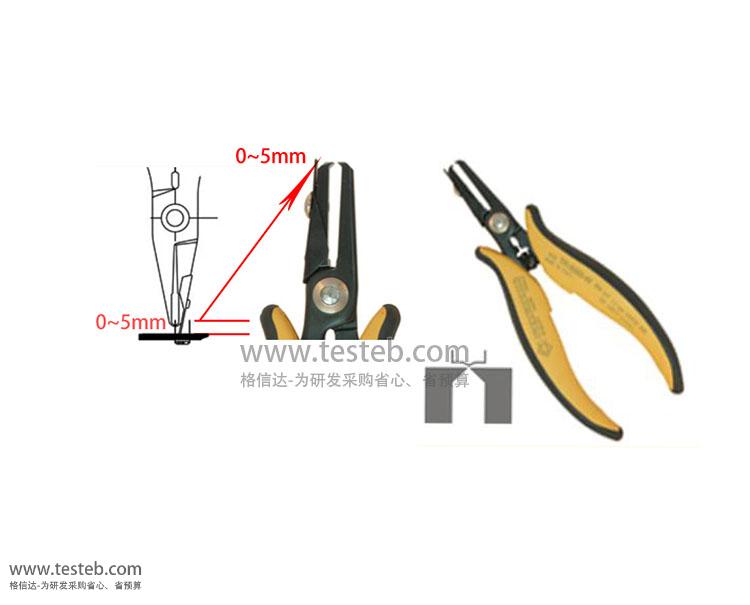

TR-5000W 元件引腳成形鉗圖片
意大利Piergiacomi TR 5000W定長剪鉗二極管元件引腳剪切0~5mm可調剪徑1.3mm
Piergiacomi皮爾杰克板上引腳成型剪切鉗
TR-5000W定長剪鉗Cut at different height：密集線路板上剪切引腳保留固定長度0~5mm可調，通過松開螺絲、調節擋板做長度參考，線徑范圍1.3mm，頭部寬度4.5mm，單根引腳剪切。TR 5000 W: Tool for a front, flush cut, for working in difficult to reach areas. It is possible to adjust the cutting height from the surface (from 0 to 5mm).
TS-30壓切鉗Cut &press pliers：一次性將二極管及電阻元件引腳在PCB板上剪切并把斷口壓扁成焊點狀貼緊固定。
TP-30彎切鉗Cut bend pliers：剪切引腳并保留一小段引腳向外180度彎曲壓平緊貼線路板。
TP-5000/15 30度彎切定長剪鉗：對PCB密集區域元件引腳末端剪切并保留1.5mm余料使其成向外折彎30度，Special tool for end cutting, ideal when needed to access in dense areas of PCBs. It cuts and bends the component lead in one operation, fixing it to the circuit board.
意大利皮爾杰克Piergiacomi有60多種特殊工具針對電子領域的專門應用，滿足各種常規及實驗性需求的手動操作應用，包括斜口鉗、引腳成型鉗及剝線鉗。皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及MOSFE、TO220三極管和五極管進行整型彎折，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形以及特殊角度彎切，http://www.testeb.com/download/201711/Piergiacomi_TP5000.pdf。
皮爾杰克PIERGIACOMI成型鉗型號參數對比表格
| 型號 | 適用元件 | 成型規格 | 適用直徑/線規/剪切力度 |
| 二極管引腳成型剪切 | |||
| TS 30壓切鉗 | 電阻、二極管 | 將PCB板引腳剪切并壓扁平緊貼在線路板上 | Φ1.02mm，18awg，9.0kg |
| TP 30彎切鉗 | 電阻、二極管 | 剪切引腳并保留一小段向PCB板彎曲平貼 | Φ1.02mm，18awg，3.0kg |
| TP-5000/15彎切鉗 | 電阻、二極管 | 線路板引腳向外折彎30°角，末端剪切并保留1.5mm | Φ1.02mm，18awg，3.0kg |
| TR-5000W定長鉗 | 二極管等元件 | 剪切導線保留固定長度，0~5mm可調，剪徑1.3mm | Φ1.3mm，16awg，3.5kg |
| 電阻二極管打K型腳、C型/O形/歐形成型 | |||
| PTR-30L成型鉗 | 電容等元件 | 把引腳距離擴寬張開2.5mm，成L型并剪切保留2.54mm | Φ1.02mm，18awg，3.0kg |
| PNR-30打K鉗 |
C型元件， 電阻電容等 |
打K腳，鉗頭45度彎造型可觀察引腳過程 | Φ1.02mm，18awg，3.0kg |
| PNG-5000 | 電容、電阻 | 距離2.8mm，弧直徑3.5mm，僅折彎，不剪切 | Φ1.02mm，18awg，3.0kg |
| PNR-5000成型剪切 | 二極管引腳等 | 元件折K型腳距離3~16mm可調，并剪切保留2.5mm | Φ1.02mm，18awg，3.0kg |
| PTR-30C/5成型鉗 | 電阻電容等 | 打K型并剪切弧后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
| U型成型，本體兩端打直角90度 | |||
| PPR-5001D | 電阻等元件 | 元件引腳U型成型，寬10.16mm即1cm | Φ0.6~0.8mm，3.0kg |
| PPR-5002D | 電阻等元件 | 元件引腳U型成型，寬12.70mm，即1.2厘米 | Φ0.6~0.8mm，3.0kg |
| PPR-5003D | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，3.0kg |
| 三極管折直角——TO220元件3、5、7引腳整形，將MOSFET-NMOS/PMOS管腳成不同高低、長短定型，具體選型請聯系咨詢 | |||
| PN 5040/7成型鉗 | TO220三極管 | 把引腳折彎90°直角、或兩次折彎成貼裝效果 | Φ1.3mm，16awg，3.0kg |
| PN-5050 | TO220元件 | 折中間成90度前踢3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/3 ESD | TO220、TO247 | 折中心引腳成直角前踢距離5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/04 | TO220、TO247 | 折兩邊引腳前踢距離5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/10 | TO220元件 | 折兩邊引腳前踢突出2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/36 | TO220 5引腳 | 2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/38 | 五極管成型 | 1-3-5引腳前踢突3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/6成型鉗 | TO220元件 | 三個引腳折彎90度直角，中心多突長2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/7 | TO220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/21 | TO220 5引腳 | 引腳折彎90度直角，1-3-5比2-4少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/25 | TO092元件 | 中間引腳突起，腳距1.27mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/49 | TO092元件 | 使中間引腳折彎前踢，比兩個邊腳突出2.54mm | Φ1.3mm，16awg，3.0kg |
| PNI-5000D整形鉗 | 扁平IC芯片引腳 | 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 | Φ0.80mm，20awg，3.0kg |
| PNI-5015剪切鉗 | 三極管定長剪鉗 | 三五極管引腳剪切保留固定長度，可調整1.5mm~10mm | 0.64mm，22號線規, 5kg |
