大連安捷倫是德科技Keysight 33521B 函數信號發生器價格與型號參數
- 型號 類型 33521B函數信號發生器
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：KEYSIGHT 33521B波形信號發生器帶寬30 MHz，1通道，具有任意波形生成能力，可以更精確地顯示用戶定義的信號，可為您輸出低至1mVpp的信號，其幅度分辨率比典型DDS波形發生器高出10倍。

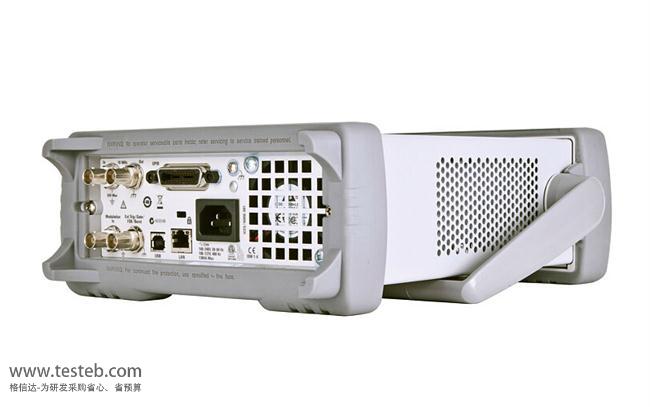

33521B 函數信號發生器圖片
是德科技Keysight 33521B波形信號發生器
KEYSIGHT 33521B波形發生器特點
無與倫比的能力，可為要求最苛刻的測量生成各種信號
諧波失真低 5 倍的正弦波，可生成更純凈的信號
高達 30 MHz 且抖動小 10 倍的脈沖，可提供更精確的計時
逐點生成任意波形和排序能力，可以更精確地顯示用戶定義的信號
33521B信號發生器250 MSa/s 采樣率可提供時間分辨率更高的任意波形
16 位分辨率和 1 mVpp 至 10 Vpp 幅度可提供更高的幅度精度
1 MSa/通道標準配置波形存儲器和 16 MSa/通道可選配置存儲器，可存儲您的最長波形
USB、LAN（LXI-C）、GPIB 標準接口使是德科技33521b任意波形信號發生器輕松快捷地連接到 PC 或網絡
Keysight是德科技33500B波形發生器規格參數
| 帶寬 | 20 MHz | 20 MHz | 30 MHz | 30 MHz |
| 通道數 | 單通道 | 雙通道 | 單通道 | 雙通道 |
| 函數波形發生器 | 33509B信號發生器 | 33510B | 33519B | 33520B函數信號發生器 |
| 任意波形發生器 | 33511B | 33512B任意信號發生器 | 33521B信號發生器 | 33522B |
| 波形 | 標配：正弦波、方波、斜波、脈沖、三角波、高斯噪聲、偽隨機位序列 (PRBS)、直流 | |||
|
內置任意波形： 心率波、指數下降、指數上升、高斯脈沖、迭加正弦波、Lorentz、D-Lorentz、負斜波、sinc |
||||
| 用戶定義任意波形：高達 1 MSa (使用選件 MEM 可達到 16 MSa)， 具有多段波形序列 | ||||
|
工作模式和 調制類型 |
工作模式：持續、調制、頻率掃描、猝發、輸出選通 | |||
| 調制類型：AM、FM、PM、FSK、BPSK、PWM、和 (SUM)(載波加調制) | ||||
| 正弦波 |
頻率范圍：1 μHz ~ 20 MHz 或 30 MHz， 1 μHz 分辨率 幅度平坦度：< 100 kHz ±0.10 dB 諧波失真：100 kHz ~ 1 MHz < -50 dBc |
|||
| 方波和脈沖 |
頻率范圍：1 μHz ~ 20 MHz 或 30 MHz， 1 μHz 分辨率 上升時間和下降時間 (標稱值)：方波8.4 ns固定值，脈沖8.4 ns ~ 1 μs可獨立變化 占空比：0.01% ~ 99.99% |
|||
| 斜波和三角波 |
頻率范圍：1 μHz ~ 200 kHz， 1 μHz 分辨率 斜波對稱：0.0% ~ 100.0%， 0.1% 分辨率 非線性 (典型值)：< 0.05%， 從信號幅度的 5% 至 95% |
|||
| 高斯噪聲 |
帶寬 (典型值)：1 mHz ~ 20 MHz 或 30 MHz， 可變 波峰因數 (標稱值)：4.6 |
|||
| 任意波形特征 |
波形長度：每通道 8 點 ~ 1 M 點 (使用選件 002 可達到 16 MSa)， 按 1 個采樣點遞增 采樣率：1 μSa/s ~ 250 MSa/s， 1 μSa/s 分辨率 電壓分辨率：16 比特 帶寬 (-3 dB， 標稱值)：濾波器關閉 40 MHz 上升時間和下降時間：0.35/ 帶寬 (最小 10 ns)， “標準”或“步進”濾波器啟用 穩定時間 (典型值)：< 200 ns 至最終值的 0.5% 抖動 (典型值)：濾波器關閉 < 40 ps rms，“標準”或“步進”濾波器啟用< 5 ps |
|||
| 保修 | 3年保修期 | |||
