北京皮爾杰克Piergiacomi PTR-30C 元件引腳成形鉗價格與型號參數
- 型號 類型 PTR-30C元件引腳成形鉗
- 制造商 品牌 皮爾杰克Piergiacomi
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：意大利Piergiacomi皮爾杰克PTR 30C/5 ESD成型鉗是用于將電阻二極管引腳折彎成C形的工具鉗，成形效果類似O歐形并剪切多余引腳，保留4mm長度距離，便于在PCB板上插件錫焊，鉗口采用工具鋼打磨，灰色手柄具有防靜電安全性能。

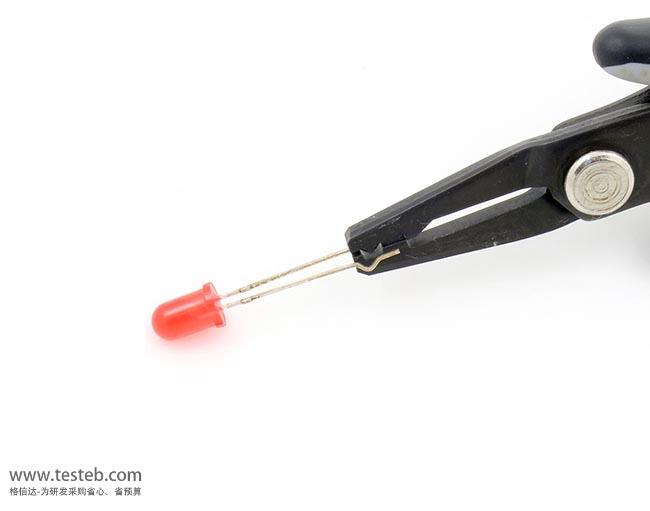

PTR-30C 元件引腳成形鉗圖片
意大利Piergiacomi PTR-30C/5成型鉗引腳C形折彎剪切
Piergiacomi鉗子類型包括斜口剪鉗、成型鉗及剝線鉗，鉗口采用高碳鋼材質手工打磨，精度高，輕巧堅硬，手柄根據人體工程學設計，能有效達到省力效果。皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及MOSFE、DIP元件、IC芯片管腳進行整型彎折，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形。
皮爾杰克PTR-30C/5成型鉗用于將電阻及二極管引腳折彎成C形或O歐形并剪切多余引腳，保留3mm長度用在在PCB板上插件錫焊。PTR-30C ESD鉗口采用工具鋼打磨，灰色手柄具有防靜電安全性能。Piergiacomi有60多種特殊工具用于針對電子領域的專門應用，既可以滿足常規手動操作應用，也能應對小批量定制化的需求。
意大利Piergiacomi皮爾杰克成型鉗系列
| 型號 | 適用元件 | 成型規格 | 適用直徑/線規/剪切力度 |
| PN 5040/7D | TO元件 | 彎成90°直角成型，距離5mm | Φ1.3mm，16awg，3.0kg |
| PTR 30L成型鉗 | 電阻/二極管 | 元件引腳成L型成形，并剪切保留2.54mm | Φ1.02mm，18awg，3.0kg |
| PNI 5000整形鉗 | IC芯片引腳折彎 | 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 | Φ0.80mm，20awg，3.0kg |
| TP 5000/15鉗子 | 電阻及二極管 |
將PCB板上DIP插件引腳彎折30度， 并剪切多余長度，保留1.5mm，便于上錫焊接 |
Φ1.02mm，18awg，3.0kg |
| C型/O形/歐形成型 http://www.testeb.com/download/201711/Piergiacomi_PNR30_PTR30.pdf | |||
| PNR-30 |
C型元件， 電阻電容等 |
彎45°，弧后留1.5mm長距離 | Φ1.02mm，18awg，3.0kg |
| PNG-5000 |
電容、電阻、 二極管引腳等 |
距離2.8mm，弧直徑3.5mm | Φ1.02mm，18awg，3.0kg |
| PNR-5000 |
電容、電阻、 二極管引腳等 |
元件距離3~16mm可調， 引腳留2.5mm |
Φ1.02mm，18awg，3.0kg |
| PTR-30C ESD | 電阻電容等 | 弧后引腳留長3.0mm | Φ1.02mm，18awg，3.0kg |
| PTR-30C/5成型鉗 | 電阻電容等 | 弧后引腳留長4.0mm | Φ1.30mm，16awg，5.5kg |
| U型成型，本體兩端打直角90度 | |||
| PPR-5001D | 電阻等元件 | 元件引腳U型成型，寬10.16mm即1cm | Φ0.6~0.8mm，3.0kg |
| PPR-5002D | 電阻等元件 | 元件引腳U型成型，寬12.70mm，即1.2厘米 | Φ0.6~0.8mm，3.0kg |
| PPR-5003D | 電阻等元件 | 元件引腳U型成型，寬15.24mm | Φ0.6~0.8mm，3.0kg |
| PN-5050/(*)系列 適用于TO元件3、5、7引腳整形，將MOSFET-NMOS/PMOS管腳成不同高低、長短定型，具體選型請聯系咨詢 | |||
| PN-5050 | TO220元件 | 中心引腳距離3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/3 ESD | TO220、TO247 | 中心引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/04 | TO220、TO247 | 邊緣引腳距離5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/10 | TO220元件 | 邊緣引腳距離2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/36 | TO220 5引腳 | 2-4引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/38 | TO220 5引腳 | 1-3-5引腳距離3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/6成型鉗 | TO220元件 | 引腳折彎90度直角，中心多長2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/7 | TO220元件 | 引腳折彎90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/21 | TO220 5引腳 | 引腳折彎90度直角，1-3-5比2-4少短2.54mm | Φ1.3mm，16awg，3.0kg |
