北海安捷倫是德科技Keysight E4980A LCR電橋測試儀價格與型號參數
- 型號 類型 E4980ALCR電橋測試儀
- 制造商 品牌 安捷倫是德科技Keysight
- PDF規格說明書 在線閱讀下載
-
功能參數簡介：Keysight Agilent安捷倫E4980A精密LCR表實現精度、速度與通用性的完美結合，20Hz至2MHz頻率范圍，4位分辨率，可實現極高的測量可重復性和0.05%的基本測量精度，適用于各種類型的元件測量。s

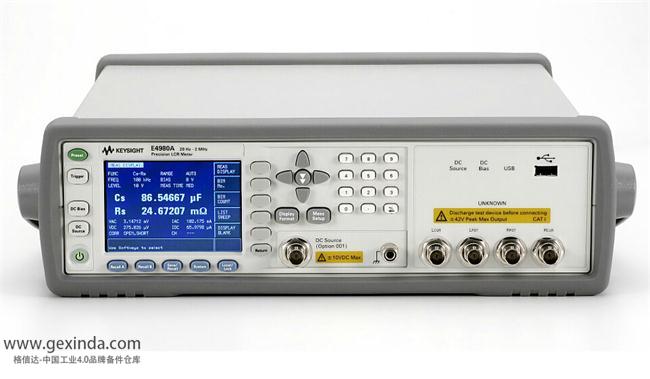

E4980A LCR電橋測試儀圖片
Keysight E4980A精密LCR測試儀20Hz~2 MHz頻率
安捷倫E4980A精密LCR表性能特點
20Hz至2MHz頻率范圍，4位分辨率
對高低阻抗進行測量，可實現極高的測量可重復性和 0.05%的基本測量精度
測量時間(1MHz時): 5.6ms (短)，88ms (中)，220ms (長)
選件E4980A-001增添了±20Vrms/±100 mArms測試信號、±40 V/±100 mA 內部直流偏置、第 2 個直流源以及 Vdc/Idc測量
選件201和301分別增添了機械手接口和掃描儀接口
測量參數: |Z|、|Y|、θ、R、X、G、B、L、C、D、Q、Rdc、Vdc 1、Idc 1
通用PC連通性 ― LAN、USB(存儲器/USBTMC)和GPIB
Keysight是德科技·安捷倫E4980AL精密型LCR表
20Hz至 300 kHz/500 kHz/1 MHz 頻率范圍，4 位分辨率
對高低阻抗進行測量，可實現極高的測量可重復性和 0.05%的基本測量精度
測量時間(1MHz時): 12ms (短)，118ms (中)，343ms (長)
測量參數: |Z|、|Y|、θ、R、X、G、B、L、C、D、Q、Rdc
通用PC連通性 ― LAN、USB(存儲器/USBTMC)和GPIB
是德科技Keysight E4980A精密LCR表安捷倫LCR數字電橋型號規格
| 型號 | E4980A精密LCR表 | 安捷倫4284A精密LCR表 | 4279A C-V表 |
| 頻率 | 20 Hz 至 MHz | 20Hz 至 1 KHz | 1 MHz |
| 基本精度 |
0.1% (短時間) 0.05% (中等時間/長時間) |
0.1% (短時間) 0.05% (中等時間/長時間) |
0.1% (短時間) |
| 測量參數 |
Cp-D/Q/G/Rp、Cs-D/Q/Rs、 Lp-D/Q/G/Rp、Ls-D/Q/Rs、 R-X、Z-Ød/Ør、G-B、Y-Ø/Ør Lp-Rdc、Ls-Rdc、Vdc-Idc |
Cp-D/Q/G/Rp、Cs-D/Q/Rs、 Lp-D/Q/G/Rp、Ls-D/Q/Rs、 R-X、Z-Ød/Ør、G-B、Y-Ø/Ør |
C-D/Q/ESR/G |
| 測試信號電平 |
0 至 2 Vrms/0 至 20 mArms 0 至 2 Vrms/0 至 100 mArms |
0 至 2 Vrms/0 至 20 mArms 0 至 2 Vrms/0 至 200 mArms |
20 m、50 m、100 m、 200 m、 500 m、1 Vms |
| 自動電平控制 (ALC) | 支持 | 支持 | 不支持 |
| 直流偏置功能 |
內置 1.5 V、2 V ± 40 V |
內置 1.5 V、2 V ± 40 V |
內置 ± 38 V 外部偏置輸入 |
| 直流電源 | ± 10 V | 不支持 | 不支持 |
| 存儲器件 | 內部/USB 存儲器 | 內部/存儲器卡 | 內部 |
| 遠程控制 | GPIB、LAN、USB | GPIB | GPIB |
安捷倫E4980A LCR測試儀規格說明書 http://www.testeb.com/download/201508/Keysight_E4980A.pdf
安捷倫E4980A lcr電橋訂貨信息
E4980A精密LCR表, 20 Hz 至2 MHz (最高的精度和速度)
E4980AL-032：20Hz-300kHz，帶DCR測量
E4980AL-052：20Hz-500kHz，帶DCR測量
E4980AL-102：20Hz-1MHz，帶DCR測量
E4980A-005入門級型號的精密 LCR 表，20 Hz 至 2 MHz (精度相同但速度稍低)
功率和直流偏置增強選件
E4980A-001 功率和直流偏置增強
DCR 測量選件 (必選)
E4980A-200 DCR 測量
接口選件
E4980A-710 無接口
E4980A-002 偏置電流接口
E4980A-201 機械手接口
E4980A-301 掃描儀接口
